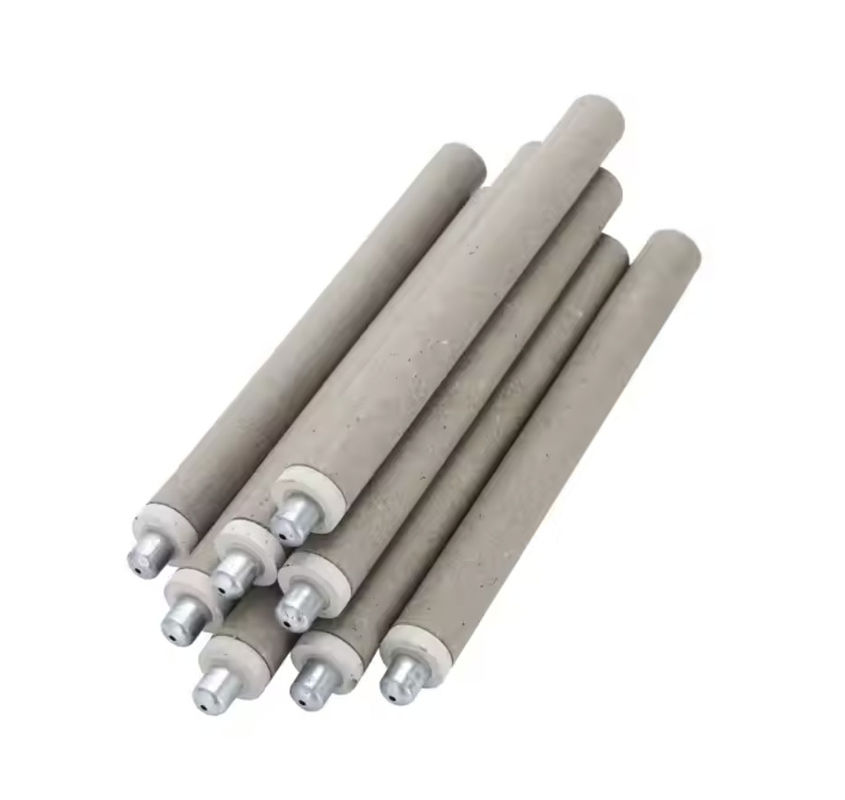

केबी/केआर/केएस/केडब्ल्यू तेज़ तापमान माप थर्मोकपल उच्च सटीकता थर्मोकपल
-
प्रमुखता देना
केएस तेज़ तापमान माप थर्मोकपल
,केडब्ल्यू त्वरित तापमान माप थर्मोकप्ल
,औद्योगिक प्रकार के थर्मोकपल
-
उत्पाद का नामतापमान माप थर्मोकपल
-
मॉडलKB/KR/KS/KW
-
प्रतिक्रिया समय≤6S
-
तापमान सीमा0℃-1800℃
-
भत्ता± 5 ℃
-
आवेदनऔद्योगिक तापमान माप
-
विशेषतात्वरित प्रतिक्रिया
-
उत्पत्ति के प्लेसजियांगसू, चीन
केबी/केआर/केएस/केडब्ल्यू तेज़ तापमान माप थर्मोकपल उच्च सटीकता थर्मोकपल
केबी/केआर/केएस/केडब्ल्यू तेज़ तापमान माप थर्मोकपल उच्च सटीकता थर्मोकपल
[ संरचनात्मक विश्लेषण]
एक की संरचनातेज़ थर्मोकपलमुख्य रूप से एक तापमान थर्मोकपल सिर और एक बड़े कागज ट्यूब से बना है।थर्मोकपल सिर मुख्य रूप से तेजी से थर्मोकपल के लिए मुआवजा तार के लिए वेल्डेड सकारात्मक और नकारात्मक थर्मोकपल तारों से बना है, और क्षतिपूर्ति तार को ब्रैकेट में एम्बेडेड किया गया है। ब्रैकेट को एक छोटे से पेपर ट्यूब से ढका गया है, और थर्मोकपल तार को क्वार्ट्ज द्वारा समर्थित और संरक्षित किया गया है।बाहर पर एक एंटी स्लैग कैप से सुसज्जित, सभी घटकों को मिट्टी के सिर में केंद्रित किया जाता है और एक आग प्रतिरोधी भरने वाले एजेंट के साथ एक साथ चिपकाया जाता है, जिससे यह अछूता और इसलिए एक बार में इस्तेमाल करने योग्य हो जाता है।
[कार्य सिद्धांत]
धातुओं के थर्मोइलेक्ट्रिक प्रभाव के आधार पर, धातु के दोनों छोरों पर उत्पन्न तापमान अंतरथर्मोकपल्सइसका उपयोग पिघले हुए इस्पात और उच्च पिघलने वाली धातुओं के तापमान को मापने के लिए किया जाता है। एक सर्किट बनाने के लिए कंडक्टरों के दो अलग-अलग घटकों को दोनों सिरों पर वेल्डेड किया जाता है।प्रत्यक्ष माप के अंत को कार्य अंत (गर्म अंत) कहा जाता है, और वायरिंग टर्मिनल अंत को ठंडा अंत कहा जाता है। जब गर्म अंत और ठंडे अंत के बीच तापमान का अंतर होता है, तो सर्किट में एक थर्मल धारा उत्पन्न होगी।जब प्रदर्शन उपकरण से जुड़ा हो, उत्पन्न थर्मोइलेक्ट्रिक इलेक्ट्रोमोटिव बल का संबंधित तापमान मूल्य उपकरण पर इंगित किया जाएगा,और विद्युत गतिशील बल तापमान में वृद्धि के साथ वृद्धि होगी.
[ पैरामीटर]
| संख्या | नाम | मॉडल | स्नातक अंक | भत्ता | माप सीमा | मापने का समय | लागू विशेषताएं |
| 1 |
वोल्फ़्रेम रेनियम3- वोल्फ्रेम रेनियम25 |
केडब्ल्यू | W | ±5°C | 0°C-1800°C | ≤6S | जिसे"वोल्फ्रेम रीनियम थर्मोकपल", इसकी विश्वसनीय थर्मल स्थिरता और कम कीमत के फायदे हैं और इसका व्यापक रूप से उपयोग उपयोगकर्ताओं द्वारा किया जाता है। |
| 2 | प्लैटिनम और रोडियम30-प्लेटिनम और रोडियम6 | KB | बी | ±3°C | 0°C-1750°C | ≤6S |
जिसे "प्लैटिनम प्लैटिनम रोडियम थर्मोकपल", इसमें स्थिर थर्मोइलेक्ट्रिक प्रदर्शन और उच्च तापमान प्रतिरोध की विशेषताएं हैं, लेकिन कीमती धातु महंगी है। |
| 3 | प्लैटिनम और रोडियम10-प्लैटिनम | KS | एस | ±3°C | 0°C-1650°C | ≤6S | यह भी "प्लैटिनम रोडियम थर्मोकपल", इसमें स्थिर थर्मोइलेक्ट्रिक प्रदर्शन और मध्यम तापमान प्रतिरोध की विशेषताएं हैं, लेकिन कीमती धातु महंगी है। |
| 4 | प्लैटिनम और रोडियम13-प्लेटिनम | KR | आर | ±3°C | 0°C-1650°C | ≤6S | यह भी "आर प्रकार का थर्मोकपल", इसका व्यापक प्रदर्शन उत्पाद संख्या 3 के बराबर है, और यह मूल रूप से चीन में तापमान माप के लिए उपयोग नहीं किया जाता है। |
1उत्पाद नाम की व्याख्याः वोल्फ़ास्टेन-रेनियम 3-टंगस्टेन-रेनियम 25 97% वोल्फ़ास्टेन और 3% रेनियम युक्त सकारात्मक इलेक्ट्रोड सामग्री की रासायनिक संरचना को संदर्भित करता है,और नकारात्मक इलेक्ट्रोड सामग्री की रासायनिक संरचना जिसमें 75% वोल्फ्रेम और 25% रेनियम होता है.
2उपरोक्त तालिका में सभी उत्पादों के लिए आवश्यक हैः लूप प्रतिरोध ≤ 3Ω, इन्सुलेशन प्रतिरोध ≥ 500MΩ, माप समय ≤ 6S
3कागज की नली की लंबाईः 300-1200 मिमी (मांग पर अनुकूलित किया जा सकता है)
4परीक्षण सफलता दरः ≥98%
दतेज़ तापमान माप थर्मोकपलइसका उपयोग पिघले हुए इस्पात और उच्च तापमान पिघले हुए धातु के तापमान को मापने के लिए किया जाता है। यह एक बार उपयोग करने योग्य थर्मोकपल है।यह सटीक तापमान प्रदान कर सकता है और इस्पात की गुणवत्ता में सुधार के लिए एक आवश्यक उत्पाद है.
