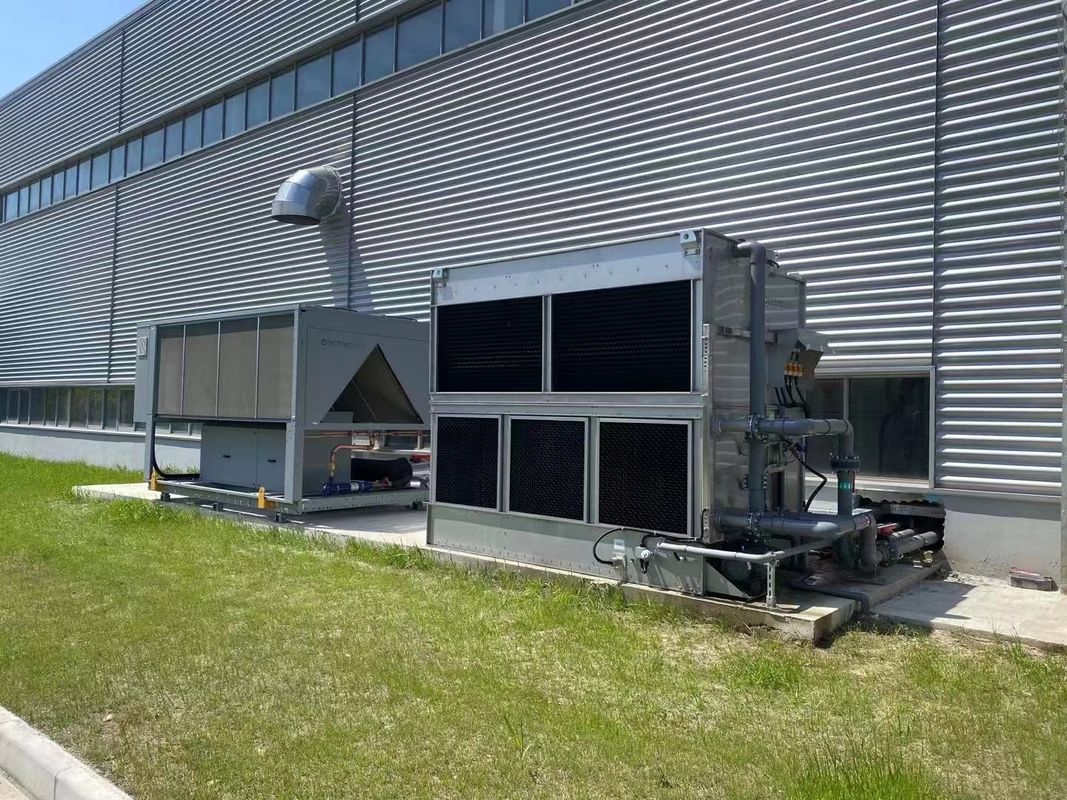

30 से 366 नाममात्र टन प्रेरित ड्राफ्ट क्रॉसफ्लो कूलिंग टॉवर बंद लूप कूलिंग टॉवर
कार्य सिद्धांत:
अनुप्रेषित ड्राफ्ट क्रॉस-फ्लो कूलिंग टावरों में एक अनुप्रेषित ड्राफ्ट प्रशंसक का उपयोग किया जाता है, जो आमतौर पर कूलिंग टावर के शीर्ष या किनारे पर स्थित होता है, ताकि कूलिंग टावर के अंदर से हवा निकाली जा सके।
इस प्रकार का शीतलन टॉवर क्रॉस-फ्लो है, जिसका अर्थ है कि शीतलन पानी हवा प्रवाह की दिशा के लिए अपेक्षाकृत लंबवत बहता है,जो गर्मी विनिमय सतह क्षेत्र को बढ़ाने और शीतलन दक्षता में सुधार करने में मदद करता है.
संरचनात्मक विशेषताएं:
अनुप्रेरित ड्राफ्ट क्रॉस-फ्लो कूलिंग टावरों में आमतौर पर अनुप्रेरित प्रशंसक, भरने की परतें और ऊपर या तरफ पानी के कलेक्टर होते हैं।
शीतलन जल टावर के शीर्ष से बहता है, भरने की परतों से गुजरता है, और बढ़ते हवा के साथ गर्मी का आदान-प्रदान करता है। गर्म पानी में गर्मी हवा में स्थानांतरित हो जाती है,इस प्रकार पानी का तापमान ठंडा.
लाभः
प्रेरित ड्राफ्ट क्रॉस-फ्लो कूलिंग टॉवर का डिजाइन कूलिंग पानी और हवा के बीच संपर्क क्षेत्र को बढ़ाता है, जो गर्मी विनिमय दक्षता में सुधार करने में मदद करता है।
क्रॉस-फ्लो डिजाइन भरने के प्रतिरोध को कम कर सकता है, शीतलन प्रभाव में सुधार कर सकता है, और प्रशंसक बिजली की खपत को कम कर सकता है।
अनुप्रयोग क्षेत्रः
प्रेरित ड्राफ्ट क्रॉस-फ्लो कूलिंग टावरों का व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है, विशेष रूप से बिजली संयंत्रों, रासायनिक संयंत्रों और अन्य औद्योगिक प्रक्रियाओं में जिन्हें बहुत अधिक ठंडा करने की आवश्यकता होती है।
ये शीतलन टॉवर औद्योगिक उपकरणों के लिए सामान्य संचालन तापमान बनाए रखने में मदद कर सकते हैं और उत्पादन प्रक्रियाओं के दौरान उत्पन्न गर्मी को कम कर सकते हैं।
उत्पाद विनिर्देश:
|
मॉडल नहीं |
नाममात्र प्रवाह दर (टन) |
पंखा | परिसंचरण पंप | कनेक्टिग पाइप ((मिमी) | कुल मिलाकरआकार ((मिमी) | वजन | |||||||
|
शक्ति (kw) |
हवा की मात्रा ((m3/s) |
शक्ति (kw) |
हवा की मात्रा ((m3/h) | इनपुट/आउटपुट | सुलझाना | जल निकासी | L | W | H |
नेट (किलो) |
दौड़ना (किलो) |
||
| GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
| GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
| GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
| GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
| जीएचएम-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
| GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
| जीएचएम-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
| GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
| GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
| GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
| GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
| GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
| GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
| GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | डीमाओ | 5840 | 2900 | 3260 | 5000 | 9000 |
| GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
| GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
| GHM-7275 | 335 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
| GHM-7300 | 366 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
नोट
नाममात्र टन 35 से 29.5°C/95 से 85°F, WBT 25.5°C/78°F और 0.681 m3/hr/ton पर आधारित हैं।
