प्रमुखता देना
10 मिमी गेट वाल्व
,700 मिमी स्टेनलेस स्टील गेट वाल्व
,Z41H स्वचालित गेट वाल्व
-
उत्पाद का नामस्टेनलेस स्टील गेट वाल्व
-
प्रकारZ41H ((/W/Y) -10 ; Z541H ((/W/Y) -10 ; Z941H ((/W/Y) -10
-
डीएन (मिमी)15-700 मिमी
-
सामग्रीस्टेनलेस स्टील
-
आवेदनतरल, गैस और वायु प्रणाली पाइपिंग
-
विशेषताटूट फुट प्रतिरोधी
-
उत्पत्ति के प्लेसचीन

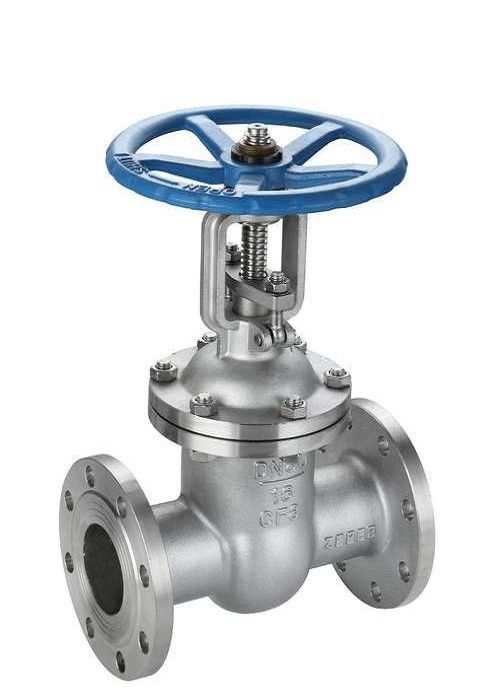

स्टेनलेस स्टील गेट वाल्व स्वचालित खुला बंद वाल्व पहनने प्रतिरोध
स्टेनलेस स्टील गेट वाल्व स्वचालित खुला बंद वाल्व पहनने प्रतिरोध
उत्पाद का वर्णन:
स्टेनलेस स्टील गेट वाल्वसबसे आम खोलने और बंद करने वाले वाल्वों में से एक है, जो एक गेट प्लेट (यानी खोलने और बंद करने वाले भागों का उपयोग करता है, जिसमें खोलने और बंद करने वाले भागों को गेट प्लेट या गेट कहा जाता है,और गेट सीटों गेट प्लेट सीटों कहा जाता है) कनेक्ट करने के लिए (पूरी तरह से खुला) या कट (पूरी तरह से बंद) पाइपलाइन में माध्यमइसे प्रवाह अवरोधक के रूप में इस्तेमाल करने की अनुमति नहीं है।
गेट वाल्व की गति की दिशा द्रव की दिशा के लंबवत होती है। गेट वाल्व को केवल पूरी तरह से खोला और पूरी तरह से बंद किया जा सकता है, और इसे समायोजित या थ्रॉटल नहीं किया जा सकता है।गेट वाल्व वाल्व सीट और गेट प्लेट के बीच संपर्क के माध्यम से सील है.
उपयोग के दौरान, आपको गेट को थोड़ी मात्रा में खोलने से बचना चाहिए, क्योंकि उच्च गति से बहने वाले माध्यम के क्षरण से सीलिंग सतह को नुकसान होगा।
उत्पाद पैरामीटरः
| 型号प्रकार | 公称通径DN(मिमी) | 尺寸आकार ((मिमी) | |||||||
| L | D | डी1 | डी2 | b-f | Z-φd | H | D0 | ||
|
Z41H ((/W/Y) -10 Z541H ((/W/Y) -10 Z941H ((/W/Y) -10
|
15 | 130 | 95 | 65 | 45 | 12-2 | 4-φ14 | 185 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 225 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-φ18 | 275 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16-3 | 4-φ18 | 290 | 160 | |
| 50 | 180 | 160 | 125 | 100 | 18-3 | 4-φ18 | 345 | 200 | |
| 65 | 195 | 180 | 145 | 120 | 18-3 | 4-φ18 | 360 | 220 | |
| 80 | 210 | 195 | 160 | 135 | 18-3 | 4-φ18 | 380 | 240 | |
| 100 | 230 | 215 | 180 | 155 | 20-3 | 8-φ18 | 430 | 280 | |
| 125 | 255 | 245 | 210 | 185 | 22-3 | 8-φ18 | 520 | 300 | |
| 150 | 280 | 280 | 240 | 210 | 22-3 | 8-φ23 | 600 | 320 | |
| 200 | 330 | 335 | 295 | 265 | 22-3 | 8-φ23 | 765 | 400 | |
| 250 | 380 | 390 | 350 | 320 | 24-3 | 12-φ23 | 930 | 450 | |
| 300 | 420 | 440 | 400 | 368 | २६-३ | 12-φ23 | 1080 | 500 | |
| 350 | 450 | 500 | 460 | 428 | २६-४ | 16-φ23 | 1200 | 500 | |
| 400 | 480 | 565 | 515 | 482 | २६-४ | 16-φ35 | 1400 | 550 | |
| 450 | 510 | 615 | 565 | 532 | २६-४ | 20-φ25 | 1500 | 600 | |
| 500 | 540 | 670 | 620 | 585 | 28-4 | 20-φ25 | 1630 | 650 | |
| 600 | 600 | 780 | 725 | 685 | 28-5 | 20-φ30 | 1830 | 700 | |
| 700 | 660 | 895 | 840 | 800 | 30-5 | 24-φ30 | 1930 | 750 | |
कार्य परिस्थितियाँ:
1उच्च तापमान और उच्च दबाव वाली कार्य परिस्थितियाँ:
हार्ड सील गेट वाल्वमध्यम तापमान 400°C तक, दबाव 2500-5000psi तक के परिचालन स्थितियों पर लागू किया जा सकता है।
2. मजबूत संक्षारक मीडियाः
हार्ड सील गेट वाल्व में उच्च संक्षारण प्रतिरोध होता है, और इसका उपयोग विभिन्न प्रकार के एसिड, क्षारीय, नमक और अन्य मजबूत संक्षारक मीडिया अवसरों में किया जा सकता है।
3उच्च चिपचिपाहट वाले मीडियाः
हार्ड सील गेट वाल्वों में अच्छी स्व-सफाई और तरलता होती है, और उच्च चिपचिपाहट वाले मीडिया के लिए पाइपलाइन प्रणालियों में इस्तेमाल किया जा सकता है।
4ठोस कण या सेल्युलोज युक्त मीडिया:
हार्ड सील गेट वाल्व में एक उन्नत सीलिंग तंत्र है, जो कणों, सेल्युलोज, अवशेष आदि वाले मीडिया को बेहतर तरीके से संभाल सकता है, और अवरोधन को रोक सकता है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
