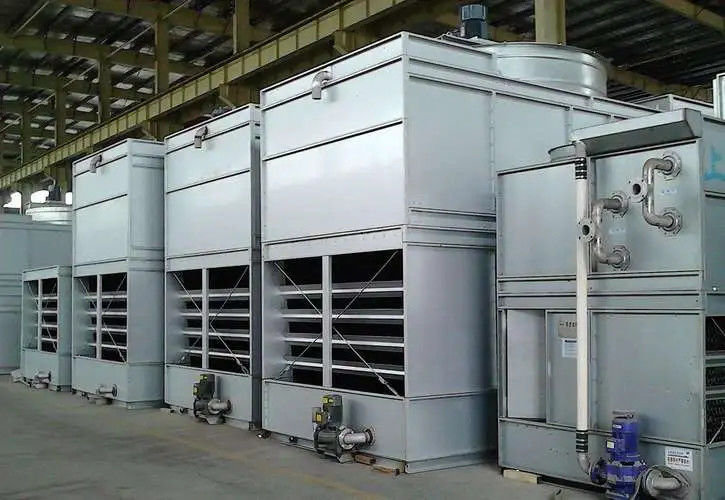

CCCT क्रॉसफ्लो क्लोज्ड कूलिंग टावर इंड्यूस्ड ड्राफ्ट क्रॉसफ्लो कूलिंग टावर
उत्पाद का वर्णन:
क्रॉसफ्लो क्लोज्ड कूलिंग टॉवर (CCCT) एक अप्रत्यक्ष संपर्क वाष्पीकरण कूलर है जिसमें परिवेश वायु, स्प्रे पानी और प्रक्रिया द्रव एक साथ काम करते हैं।इस शीतलन टॉवर का थर्मल प्रदर्शन उस प्रणाली के थर्मल प्रदर्शन पर महत्वपूर्ण प्रभाव डालता है जिसमें इसे लागू किया गया है.
जीएचएम श्रृंखला 30 से 366 नाममात्र टन की क्षमताओं के हैं, बड़ी क्षमताओं के लिए एक समूह के रूप में श्रृंखला में काम कर सकते हैं।स्टेनलेस स्टील या लाल तांबे से बने हीट एक्सचेंज कॉइल्स. गीले डेक भरने पीवीसी से बने होते हैं. सभी कच्चे माल उच्च औद्योगिक ग्रेड के होते हैं, उत्कृष्ट संक्षारण प्रतिरोधी गुणों के साथ. जीएचएम टावरों को उच्च दक्षता के लिए डिज़ाइन किया गया है.
कार्य सिद्धांत:
GHM श्रृंखला प्रेरित ड्राफ्ट प्रकार क्रॉस फ्लो शीतलन टावरों से संबंधित है। काम की प्रक्रिया के दौरान, टावर के एक तरफ चौड़े लैंप के माध्यम से सूखी ठंडी हवा प्रवेश की जाती है,फिर गर्मी एक्सचेंज कॉइल्स के माध्यम से निर्देशित और गीला डेक भरता है के माध्यम से स्प्रे पानी गीली गर्म हवा बन जाता हैइस प्रक्रिया में, बंद लूप के अंदर तरल पदार्थों से गर्मी का एक हिस्सा कुशलता से स्थानांतरित हो जाता है।और लगातार हटाया जाता है.
उत्पाद का उपयोगः
इंडक्शन फर्नेस कूलिंग; कास्टिंग कूलिंग; ऑटोमोटिव इंडस्ट्रियल कूलिंग; सोलर एनर्जी कूलिंग; केमिकल इंडस्ट्रियल कूलिंग; इलेक्ट्रिक पावर कूलिंग; ग्लास फैक्ट्री कूलिंग; आईटी सर्वर रूम कूलिंग
उत्पाद. विनिर्देश:
|
मॉडल नहीं |
नाममात्र प्रवाह दर (टन) |
पंखा | परिसंचरण पंप | कनेक्टिग पाइप ((मिमी) | कुल मिलाकरआकार ((मिमी) | वजन | |||||||
|
शक्ति (kw) |
हवा की मात्रा ((m3/s) |
शक्ति (kw) |
हवा की मात्रा ((m3/h) | इनपुट/आउटपुट | सुलझाना | जल निकासी | L | W | H |
नेट (किलो) |
दौड़ना (किलो) |
||
| GHM-225 | 30 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2540 | 940 | 2200 | 1020 | 1820 |
| GHM-230 | 37 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 940 | 2200 | 1050 | 2020 |
| GHM-235 | 43 | 1.1×2 | 3.7×2 | 1.5 | 45 | DN80 | DN25 | DN40 | 2960 | 1940 | 2200 | 1100 | 2100 |
| GHM-340 | 49 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80 | DN25 | DN40 | 3360 | 1940 | 2200 | 1310 | 2540 |
| जीएचएम-350 | 61 | 1.1×3 | 3.7×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1450 | 3080 |
| GHM-365 | 79 | 1.5×3 | 5.1×3 | 2.2 | 60 | DN80×2 | DN25 | DN40 | 3360 | 1940 | 2730 | 1520 | 3200 |
| जीएचएम-380 | 98 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2050 | 4920 |
| GHM-390 | 110 | 1.5×4 | 51x | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2680 | 2100 | 5000 |
| GHM-3100 | 122 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2150 | 5100 |
| GHM-3110 | 134 | 1.5×4 | 5.1×4 | 2.2 | 114 | DN80×2 | DN25 | DN40 | 4220 | 2240 | 2840 | 2250 | 5250 |
| GHM-5125 | 152 | 1.5×4 | 5.1×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 4740 | 2240 | 2910 | 2800 | 6800 |
| GHM-5150 | 183 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN100×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3200 | 7820 |
| GHM-5175 | 213 | 2.2×4 | 6.3×4 | 3.7 | 140 | DN125×2 | DN40 | DN40 | 5440 | 2240 | 2910 | 3300 | 8000 |
| GHM-7200 | 244 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | डीमाओ | 5840 | 2900 | 3260 | 5000 | 9000 |
| GHM-7225 | 274 | 4x4 | 16.7×4 | 5.5 | 160 | DN125×2 | DN40 | DN4o | 5840 | 2900 | 3470 | 5500 | 10000 |
| GHM-7250 | 305 | 4x4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6500 | 11500 |
| GHM-7275 | 335 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 6800 | 11800 |
| GHM-7300 | 366 | 4×4 | 16.7×4 | 5.5 | 160 | DN150×2 | DN40 | DN40 | 6420 | 2900 | 3470 | 7000 | 12000 |
नोट
नाममात्र टन 35 से 29.5°C/95 से 85°F, WBT 25.5°C/78°F और 0.681 m3/hr/ton पर आधारित हैं।
