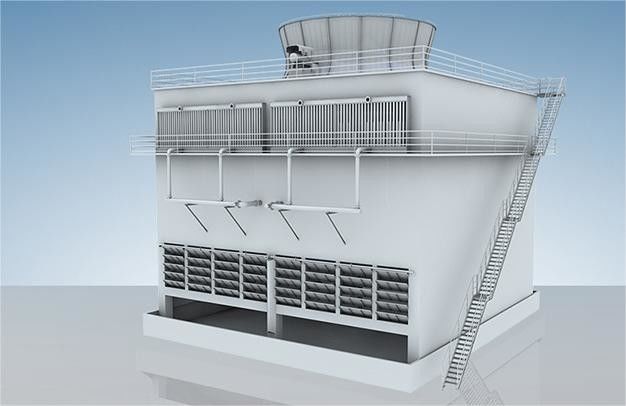

500m3/H-4500m3/H जबरन ड्राफ्ट काउंटरफ्लो ओपन सर्किट कूलिंग टॉवर
-
प्रमुखता देना
जबरदस्ती ड्राफ्ट ओपन सर्किट कूलिंग टॉवर
,500m3/h ओपन सर्किट कूलिंग टॉवर
,4500m3/H ओपन सर्किट कूलिंग टॉवर
-
उत्पाद का नामकाउंटर करंट कूलिंग टॉवर
-
प्रवाह500m3/घंटा-4500m3/घंटा
-
मशीन के पुर्ज़ेएल्युमिनियम मिश्र धातु पंखा/मोटर रिड्यूसर/मल्टी-वेव जल संग्राहक/ट्यूबलर जल वितरण प्रणाली/एस-वेव फिल्
-
प्रकारनिम्न तापमान प्रकार/मानक प्रकार/मध्यम तापमान प्रकार/उच्च तापमान प्रकार
-
आवरण सामग्रीस्टील संरचना एफआरपी कम्पोजिट
-
आवेदनऔद्योगिक तरल पदार्थ शीतलन
-
उत्पत्ति के प्लेसजियांगसू, चीन
-
प्रमाणनGB7190.2-1997
-
मॉडल संख्याएनएच सीरीज
-
न्यूनतम आदेश मात्रा1
500m3/H-4500m3/H जबरन ड्राफ्ट काउंटरफ्लो ओपन सर्किट कूलिंग टॉवर
500m3/H-4500m3/H जबरन ड्राफ्ट काउंटरफ्लो कूलिंग टॉवर ओपन सर्किट कूलिंग टॉवर
कार्य सिद्धांत:
गर्म पानी ऊपर से ही ठंडा करने वाले टावर में प्रवेश करता है, आमतौर पर पाइपों के माध्यम से।
टावर के नीचे स्थित एक पंखा या अन्य वेंटिलेशन उपकरण शीतलन हवा को शीतलन टावर के नीचे लाता है।
गर्म पानी पैकिंग परत के माध्यम से बहता है और ऊपर उठने वाली शीतलन हवा के साथ गर्मी का आदान-प्रदान करता है।
गर्म पानी में गर्मी हवा में जाती है, जिससे पानी का तापमान गिर जाता है, जबकि हवा गर्म हो जाती है और गर्मी को हटा देती है।
अनुप्रयोग क्षेत्र:
काउंटरफ्लो ओपन कूलिंग टावरों का उपयोग बिजली संयंत्रों, रासायनिक संयंत्रों, रिफाइनरियों और अन्य औद्योगिक स्थलों में प्रचलित पानी को ठंडा करने के लिए व्यापक रूप से किया जाता है।शीतलक या अन्य गर्म पानी या उत्पादन प्रक्रिया से उत्पन्न तरल पदार्थ.
ये शीतलन टॉवर औद्योगिक उपकरणों के सामान्य संचालन तापमान को बनाए रखने और उत्पादन प्रक्रिया से गर्मी उत्सर्जन को कम करने में मदद करते हैं।
रखरखाव और प्रदर्शन अनुकूलन:
काउंटरफ्लो ओपन कूलिंग टावरों को नियमित रखरखाव की आवश्यकता होती है, जिसमें पैकिंग की सफाई, पाइप और वाल्वों की जांच आदि शामिल हैं।
शीतलन टॉवर के प्रदर्शन को अनुकूलित करने के लिए उचित पैकिंग चयन, प्रशंसक समायोजन और द्रव परिसंचरण नियंत्रण के माध्यम से सर्वोत्तम गर्मी विनिमय दक्षता सुनिश्चित की जा सकती है।
उत्पाद विनिर्देश:
| प्रकार |
पानी की क्षमता m3/h |
बाहरी आकार |
पंखा |
पानी के प्रवेश पाइप डीएन ((मिमी) |
जल वितरण पाइप की ऊंचाई मिमी |
अन्य आकार |
वजन |
मानक स्पॉट शोर डीबी ((ए) |
|||||||||
| B(mm) |
H(mm) |
व्यास मिमी |
हवा का आयतन x10^4m3 |
मोटर की शक्ति N ((KW) |
बी1 |
L |
H1 |
H2 |
ए |
सूखी t |
कंक्रीट आकार m3 |
गीला t |
|||||
| 10NH-500 |
500 |
6400 |
9200 |
4000 |
32.4 |
22 |
350 |
5200 |
3200 |
19200 |
2700 |
6500 |
2121 |
15.4 |
24 |
91.8 |
≤ 75 |
| 10NH-750 |
750 |
7800 |
10376 |
5000 |
48 |
30 |
450 |
5750 |
3900 |
23400 |
3200 |
7300 |
2352 |
22.1 |
29 |
118.2 |
≤75 |
| 10NH-1000 |
1000 |
9000 |
11555 |
6000 |
64 |
45 |
500 |
6300 |
4500 |
27000 |
3700 |
7900 |
2526 |
28.4 |
36 |
148.4 |
≤ 75 |
| 10NH-1500 |
1500 |
11000 |
13228 |
7000 |
96 |
75 |
600 |
7150 |
5500 |
33000 |
4200 |
9200 |
4784 |
40.3 |
60 |
235.6 |
≤ 75 |
| 10NH-2000 |
2000 |
12800 |
14500 |
8000 |
130 |
92 |
700 |
7250 |
6400 |
38400 |
4500 |
9750 |
5184 |
53.9 |
77 |
306.9 |
≤ 75 |
| 10NH-2500 |
2500 |
14400 |
14550 |
8530 |
157 |
110 |
800 |
7250 |
7200 |
43200 |
4500 |
9750 |
5034 |
65.7 |
100 |
409.3 |
<75 |
| 10NH-3000 |
3000 |
15800 |
15350 |
8530 |
190 |
132 |
900 |
7500 |
7900 |
47400 |
4700 |
10550 |
5534 |
77.6 |
120 |
473.2 |
≤ 75 |
| 10NH-3500 |
3500 |
17000 |
15400 |
8530 |
218.5 |
160 |
900 |
7600 |
4250 |
34000 |
5000 |
10600 |
5584 |
86.5 |
180 |
651 |
≤ 75 |
| 10NH-4000 |
4000 |
18200 |
16112 |
9140 |
252 |
185 |
1000 |
7800 |
4550 |
36400 |
5200 |
11050 |
5734 |
99.1 |
200 |
728.5 |
≤ 75 |
| 10NH-4500 |
4500 |
19300 |
16712 |
9140 |
282 |
220 |
1000 |
8100 |
4825 |
38600 |
5500 |
11650 |
6034 |
109 |
220 |
805.1 |
≤ 75 |
|
डिजाइन की स्थितिः wb temp=28°C वायुमंडलीय दबाव=1.004x10^5 Pa इनपुट पानी का तापमान=43°C आउटपुट पानी का तापमान=33°C |
नोटः 1उपकरण का वजन एक एकल टावर की इकाइयों में गणना की जाती है 2.सूखा वजन वितरण उत्पाद का वजन है,कंक्रीट आकार कंक्रीट संरचना है 3कंक्रीट के विशिष्ट गुरुत्वाकर्षण की गणना 2.6t/m3 पर की जाती है, गीला वजन टॉवर ऑपरेशन वजन है |
||||||||||||||||
