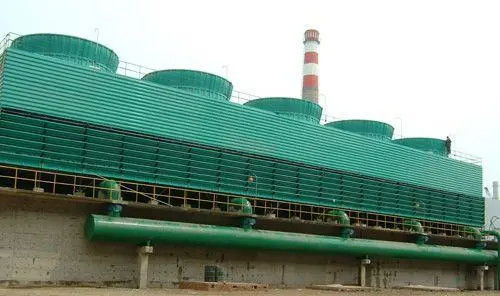

स्टील संरचना एफआरपी काउंटरफ्लो ओपन सर्किट कूलिंग टॉवर उच्च दक्षता
-
प्रमुखता देना
इस्पात संरचना काउंटरफ्लो कूलिंग टॉवर
,एफआरपी काउंटरफ्लो कूलिंग टॉवर
,उच्च दक्षता वाला ओपन सर्किट कूलिंग टॉवर
-
उत्पाद का नामकाउंटरफ्लो कूलिंग टॉवर
-
प्रवाह1000m3/घंटा-4500m3/घंटा
-
मशीन के पुर्ज़ेएल्युमिनियम मिश्र धातु पंखा/मोटर रिड्यूसर/मल्टी-वेव जल संग्राहक/ट्यूबलर जल वितरण प्रणाली/एस-वेव फिल्
-
प्रकारनिम्न तापमान प्रकार/मानक प्रकार/मध्यम तापमान प्रकार/उच्च तापमान प्रकार
-
आवरण सामग्रीस्टील संरचना एफआरपी कम्पोजिट
-
आवेदनजल उपचार उपकरण
-
उत्पत्ति के प्लेसजियांगसू, चीन
-
प्रमाणनGB7190.2-1997
-
मॉडल संख्याजीएनजेडएफ सीरीज
-
न्यूनतम आदेश मात्रा1
स्टील संरचना एफआरपी काउंटरफ्लो ओपन सर्किट कूलिंग टॉवर उच्च दक्षता
स्टील संरचना एफआरपी काउंटरफ्लो कूलिंग टॉवर ओपन सर्किट कूलिंग टॉवर
उत्पाद वर्गीकरण (इनलेट और आउटलेट पानी के तापमान में अंतर):
1मानक प्रकारः प्रवेश जल का तापमान t1:= 38°C, आउटलेट पानी का तापमान t2=32°C, और तापमान अंतर △t=6°C
2मध्यम तापमान प्रकारः प्रवेश पानी का तापमान t1=43°C, आउटलेट पानी का तापमान t2=33°C, और तापमान अंतर △t=10°C
3उच्च तापमान प्रकारः प्रवेश पानी का तापमान t1=60°C, आउटलेट पानी का तापमान t2=35°C, और तापमान अंतर △t=25°C
उत्पाद विनिर्देश:
| प्रकार |
जल क्षमता m3/h |
एकल टावर का आकार |
पंखा |
जल वितरण प्रणाली |
वजन |
मानक बिंदु शोर dB A |
आकार |
||||||||
| W((मिमी) |
H(mm) |
हवा की मात्रा x 10*4m3/h |
व्यास (मिमी) |
मोटर शक्ति kw |
पानी का प्रवेश पाइप डीएन |
t H(mm) |
प्रवेश जल दबाव केपीए |
सूखी t |
गीला t |
h, मिमी |
h2 मिमी |
L5 मिमी |
|||
| GNZF-1000 |
1000 |
8400 |
9350 |
66.4 |
6000 |
45 |
500 |
5150 |
62.2 |
27.2 |
45.2 |
≤ 75 |
6350 |
800 |
1050 |
| GNZF-1500 |
1500 |
10200 |
10520 |
99.6 |
7000 |
75 |
600 |
5590 |
66.5 |
38.4 |
54.4 |
≤ 75 |
6790 |
800 |
1280 |
| GNZF-2000 |
2000 |
11800 |
11190 |
132.7 |
8000 |
90 |
700 |
5690 |
67.5 |
41.6 |
62.6 |
≤ 75 |
7190 |
900 |
1500 |
| GNZF-2500 |
2500 |
13200 |
11870 |
165.9 |
8530 |
110 |
800 |
5990 |
70.5 |
45.8 |
71.7 |
≤ 75 |
7540 |
1000 |
1650 |
| GNZF-3000 |
3000 |
14400 |
12740 |
199.1 |
8530 |
132 |
900 |
6410 |
74.6 |
58.2 |
88.4 |
≤ 75 |
8410 |
1000 |
1800 |
| GNZF-3500 |
3500 |
15600 |
13640 |
229.2 |
8530 |
160 |
900 |
6810 |
78.5 |
66.9 |
102.5 |
≤ 75 |
9310 |
1000 |
1500 |
| GNZF-4000 |
4000 |
16560 |
13940 |
263.0 |
9140 |
185 |
1000 |
7110 |
81.4 |
76.4 |
112.8 |
≤ 75 |
9610 |
1200 |
1500 |
| GNZF-4500 |
4500 |
17760 |
14640 |
294.7 |
9140 |
220 |
1000 |
7310 |
83.5 |
87.8 |
129.6 |
≤ 75 |
10310 |
1200 |
1500 |
|
डिजाइन की स्थितिः db temp=31.5°C wb temp=28°C नोटः 1.प्रत्येक नींव स्तर समान है, ±2 मिमी की सहिष्णुता के साथ, बारोमेट्रिक दबाव=1.0004 x10*5Pa और अनुमत केंद्र विचलन ±2mm है प्रवेश जल तापमान=43°C बाहर निकासी जल तापमान=33°C 2.टावर स्तंभ और एम्बेडेड स्टील प्लेट स्थिति सीधे वेल्डिंग |
|||||||||||||||
उत्पाद की विशेषता:
नए उच्च दक्षता वाले काउंटर फ्लो कूलिंग टॉवर में उच्च दक्षता, ऊर्जा की बचत, कोई बहाव पानी नहीं, कम शोर, छोटा पदचिह्न, कम लागत, आग की रोकथाम,क्षरण प्रतिरोध, और लंबा जीवन।
एचएलटी काउंटरफ्लो कूलिंग टॉवर मूल वर्ग काउंटरस्ट्रीम टॉवर के आधार पर एक नया अनुकूलित डिजाइन है। इसके फायदे हैंः
1पानी वितरण प्रणालीः इसमें बड़े कैलिबर के फिक्स्ड नोजल होते हैं, और पानी पंप के स्वयं के दबाव वाले पानी का उपयोग धुंध में छिड़काव करने के लिए किया जाता है। नोजल अवरुद्ध नहीं होते हैं,जो पुराने उत्पाद नलिकाओं के बूस्टर प्रभाव से जल वितरण की समस्या को हल करता है. नोजल आसानी से अवरुद्ध और टूट जाते हैं। रखरखाव लागत को कम करने के लिए बड़े कैलिबर के नोजल का उपयोग करें।
2. टॉवर वॉल पैनल: आसपास के वॉल पैनल दो परत वाले सैंडविच इन्सुलेशन पैनल, फाइबरग्लास वॉल पैनल और स्टेनलेस स्टील वॉल पैनल से बने होते हैं।
3जल संचालक: इसमें सक्रिय रूप से जुड़े जल संचालक हैं, जिनका रखरखाव सरल और सुविधाजनक है और इसमें जल का अच्छा संग्रह होता है।इसमें हवा के कम प्रतिरोध और बेहद कम बहाव हानि की विशेषताएं हैं.
4. आसान संयोजनः उपयोगकर्ता स्थापना स्थल के अनुसार चयन और संयोजन कर सकते हैं। उन्हें बड़े टन के टावरों या छोटे टन के टावरों के साथ बड़े टन के टावर समूहों में जोड़ा जा सकता है।
आवृत्ति परिवर्तक: आवृत्ति परिवर्तक का प्रयोग 35%-45% बिजली की बचत कर सकता है। यह परिवेश के तापमान या पानी के तापमान में परिवर्तन के साथ पंखे की गति को स्वचालित रूप से समायोजित करता है,और स्वचालित रूप से चालू और बंद हो जाता है जब सेट तापमान तक पहुँच जाता है. (उपयोगकर्ता की जरूरतों के अनुसार विन्यस्त)
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
