LT प्रकार उच्च प्रदर्शन वेफर तितली वाल्व कास्ट आयरन शून्य रिसाव
-
प्रमुखता देना
LT प्रकार तितली वाल्व
,2 इंच तितली वाल्व कास्ट आयरन
,वेफर तितली वाल्व शून्य रिसाव
-
उत्पाद का नामवेफर प्रकार का तितली वाल्व
-
मीडियावायु, जल, भाप, विभिन्न संक्षारक माध्यम, मिट्टी, तेल, तरल धातु और रेडियोधर्मी माध्यम और अन्य प्रकार क
-
व्यासडीएन50(2")-600(24")
-
विशेषताशून्य रिसाव
-
सामग्रीकच्चा लोहा
-
उत्पत्ति के प्लेसचीन
-
मॉडल संख्याLT प्रकार

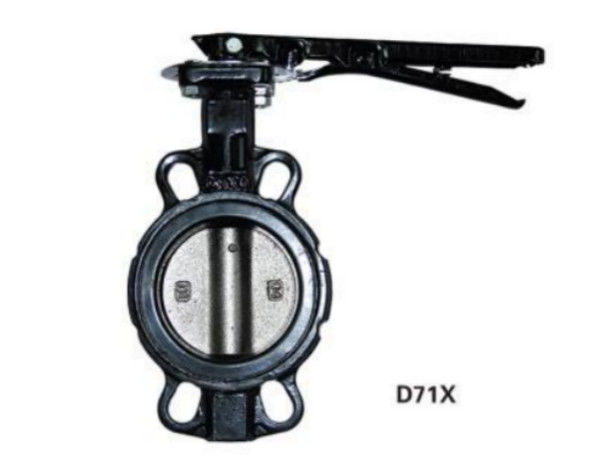

LT प्रकार उच्च प्रदर्शन वेफर तितली वाल्व कास्ट आयरन शून्य रिसाव
LT प्रकार उच्च प्रदर्शन वेफर तितली वाल्व कास्ट आयरन शून्य रिसाव
संरचना:
एक वेफर तितली वाल्व में एक गोल या डिस्क के आकार का शरीर होता है जिसमें एक केंद्रीय उद्घाटन और शरीर के अंदर एक डिस्क या तितली के आकार का समापन तत्व होता है। समापन तत्व,तितली डिस्क या वेफर के रूप में जाना जाता है, एक शाफ्ट या स्टेम से जुड़ा होता है जो वाल्व बॉडी के बाहर तक फैला होता है। पाइप फ्लैंग्स के बीच आसान स्थापना के लिए वाल्व बॉडी के दोनों तरफ फ्लैंग्स होते हैं।
ऑपरेशन:
वेफर तितली वाल्व प्रवाह पथ के भीतर डिस्क या तितली तत्व को घुमाकर काम करता है। जब डिस्क एक बंद स्थिति में होता है, यह प्रवाह को पूरी तरह से अवरुद्ध करता है, और जब पूरी तरह से खुला होता है, तो यह एक बंद स्थिति में होता है।यह वाल्व के माध्यम से अधिकतम प्रवाह की अनुमति देता हैप्रवाह दर को विनियमित करने के लिए डिस्क को बीच में कहीं भी रखा जा सकता है।
पैरामीटरः
| 公称通径DN | 尺寸आकार(मिमी) | वजन ((किलो) | |||||||||||||
| ए | बी | सी | D | L | H | डी1 | N-φ | क | ई | n1-φ1 | Φ2 | जी | |||
| मिमी | इंच | LTD71/371/671/971X-1.0/1.6 | |||||||||||||
| 50 | 2 ¢ | 161 | 80 | 42 | 52.9 | 32 | 88.39 | 125 | 4-एम16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | 3.8 |
| 65 | 2.5 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-एम16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | 4.2 |
| 80 | 3 ¢ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-एम16 | 77 | 57.15 | 4-6.7 | 12.6 | 189 | 4.7 |
| 100 | 4 ¢ | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-एम16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 | 9.0 |
| 125 | 5 ¢ | 216 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-एम16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 | 10.9 |
| 150 | 6 ¢ | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-एम20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 | 14.2 |
| 200 | 8 ¢ | 260 | 175 | 60.6 | 202.5 | 45 |
112.89 76.35 |
295 |
8M20 12-M24 |
115 | 88.9 | 4-14.3 | 22.1 | 329 | 18.2 |
| 250 | 10 ¢ | 292 | 203 | 65.6 | 250.5 | 45 |
90.59 91.88 |
350 355 |
12-एम20 12-M24 |
115 | 88.9 | 4-14.3 | 28.45 | 393 | 26.8 |
| 300 | 12 ¢ | 337 | 242 | 76.9 | 301.6 | 45 |
103.52 106.12 |
400 410 |
12-एम20 12-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 462 | 40 |
| 350 | 14 ¢ | 368 | 267 | 76.5 | 333.3 | 45 |
89.74 91.69 |
460 470 |
16-M20 16-M24 |
140 | 107.95 | 4-14.3 | 31.6 | 515 | 56 |
| 400 | 16 ¢ | 400 | 309 | 86.5 | 389.6 |
51.2 72 |
100.48 102.42 |
515 525 |
16-M24 16-M27 |
197 | 158.75 | 4-20.6 | 33.15 | 579 | 96 |
| 450 | 18 ¢ | 422 | 328 | 105.6 | 440.51 |
51.2 72 |
88.38 91.51 |
565 585 |
20-M24 20-M27 |
197 | 158.75 | 4-20.6 | 38 | 627 | 122 |
| 500 | 20 ¢ | 480 | 361 | 131.8 | 491.36 |
64.2 82 |
96.99 101.68 |
620 650 |
20-M24 20-M30 |
197 | 158.75 | 4-20.6 | 41.15 | 696 | 202 |
| 600 | 24 ¢ | 562 | 459 | 152 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-M27 20-M33 |
276 | 215.9 | 4-22.2 | 50.65 | 821 | 270 |
नोटः
DN50(2??)-600(24??) "LT" प्रकार का तितली वाल्व दो दबाव स्तरों के लिए उपयुक्त हैः PN1.0/PN1.6MPa। तालिका में प्रत्येक ग्रिड में दो आकार हैं, जो क्रमशः PN1.0/PN1.6MPa को इंगित करते हैं।दबाव स्तर कनेक्शन आयामों के लिए, वाल्व से जुड़ा पाइप फ्लैंज कनेक्शन आयाम फ्लैंज कनेक्शन आयाम तालिका को संदर्भित करते हैं। तितली वाल्व के ऊपरी फ्लैंज सार्वभौमिक रूप से मैनुअल, कीड़ा गियर,विद्युत, वायवीय और अन्य ट्रांसमिशन उपकरण।
"LT" प्रकार के तितली वाल्व के भागों की संरचना, प्रदर्शन और सामग्री "A" प्रकार के समान हैं।अंतर यह है कि "ए" प्रकार को दो पाइप फ्लैंग्स के बीच स्टड बोल्ट (या विस्तारित हेक्सागोनल बोल्ट) के माध्यम से केंद्रीय रूप से जोड़ा जा सकता है (i(यानी क्लिप-ऑन टाइप) ।
दो साधारण हेक्सागोनल बोल्ट के माध्यम से दो पाइपलाइनों के बीच जुड़े होने के अलावा, "एलटी" प्रकार को पाइप के अंत पर भी स्थापित किया जा सकता है (यानी एकल क्लैंप प्रकार) और एक नाली वाल्व के रूप में इस्तेमाल किया जा सकता है,लेकिन पाइप के अंत का उपयोग आदेश अनुबंध में निर्दिष्ट किया जाना चाहिए.
फ्लैंज कनेक्शन के आयाम G4216, DIN2501, BS4504, BS10-E, JSB2220, AS2129.ANSIB16 और अन्य मानकों के अनुरूप हैं, और उन्हें अनुबंध में उपयोगकर्ता द्वारा निर्दिष्ट किया जाना चाहिए।
लाभः
कॉम्पैक्ट और हल्के डिजाइन, उन्हें स्थापित करने और संभालने में आसान बनाता है।
एक चौथाई मोड़ के साथ त्वरित और आसान संचालन।
अच्छी प्रवाह नियंत्रण विशेषताएं और कम दबाव गिरावट।
अन्य प्रकार के वाल्वों की तुलना में लागत प्रभावी।
एचवीएसी, जल उपचार, रासायनिक और औद्योगिक प्रक्रियाओं सहित विभिन्न अनुप्रयोगों के लिए उपयुक्त।
अनुप्रयोग:
वेफर तितली वाल्व आमतौर पर ऐसे अनुप्रयोगों में उपयोग किए जाते हैं जहां स्थान और वजन बाधाएं हैं, जैसे कि एचवीएसी सिस्टम, जल उपचार संयंत्र और औद्योगिक प्रक्रियाओं में।वे तरल पदार्थों के प्रवाह को नियंत्रित करने के लिए उपयुक्त हैं, गैसों और स्लरीज को विभिन्न उद्योगों में इस्तेमाल किया जाता है।
