धूल प्रतिरोधी कन्वेयर ले जाने वाला रोलर बेल्ट कन्वेयर ले जाने वाला रोलर

धूल प्रतिरोधी कन्वेयर ले जाने वाला रोलर बेल्ट कन्वेयर ले जाने वाला रोलर

अवलोकन:

बेल्ट कन्वेयर रोलर्स उपकरण हैं जिनका उपयोग कन्वेयर बेल्ट और उस पर ले जाने वाली सामग्रियों को समर्थन देने और कन्वेयर बेल्ट के स्थिर संचालन को सुनिश्चित करने के लिए किया जाता है। इसे कई प्रकारों में विभाजित किया जा सकता हैःनहर वाले रोलर्स, आगे की ओर झुकाव वाले रोलर्स, संक्रमण रोलर्स, समानांतर ऊपरी रोलर्स, बफर रोलर्स, स्व-संरेखण रोलर्स, और वापसी शाखा (नीचे शाखा) रोलर्स।

वर्गीकरण:

1. कन्वेयर ट्रॉफी रोलर्स:शाखाओं (ऊपरी शाखाओं) को ले जाने के लिए प्रयोग किया जाता है, जो 35° और 45° में उपलब्ध है। सामान्यतः 35° ग्रूव रोलर्स का उपयोग किया जाता है।

2. टिल्ट कन्वेयर ट्रॉफी रोलर्स:ट्रॉग्ड आइडलर के साइड रोलर्स को चलती दिशा में 15° आगे झुकाया जाता है ताकि कन्वेयर बेल्ट का अच्छा केंद्र सुनिश्चित हो सके और इससे विचलन की संभावना कम हो सके (चित्र 9) ।

3संक्रमण रोलर:हेड या टेल रोलर और ग्रूव रोलर्स के पहले सेट के बीच इस्तेमाल किया जाता है। The conveyor belt can be gradually flattened from a flat shape to a groove or from a grooved shape to reduce the edge tension of the conveyor belt and prevent material from spreading when suddenly flattenedतीन प्रकार के संक्रमण रोलर हैंः 10°, 20° और 30°।

4ऊपरी समानांतर रोलर:तैयार वस्तुओं के परिवहन के लिए प्रयोग किया जाता है।

5बफर रोलर:इसमें 35° और 45° के ग्रिव वाले रबर रिंग प्रकार के बफर रोलर्स हैं।यह बेल्ट के प्रभाव गतिज ऊर्जा को अवशोषित कर सकते हैं जब परिवहन सामग्री गिर, कन्वेयर बेल्ट के सेवा जीवन का विस्तार (चित्र 10) ।

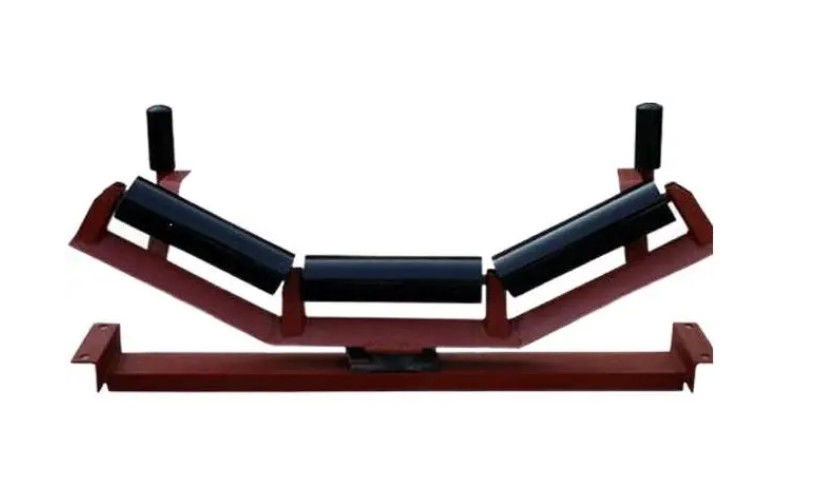

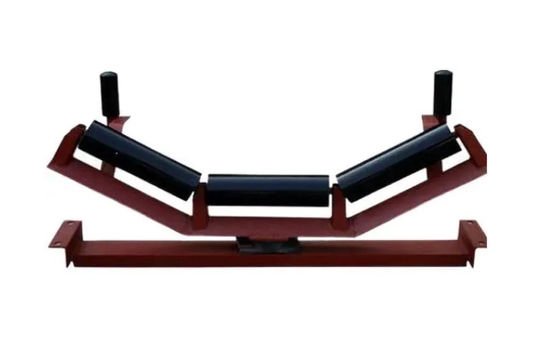

6. स्व संरेखण रोलर:स्व-संरेखण वाले रोलर्स के दो प्रकार हैंः घर्षण प्रकार और कॉपर प्रकार (चित्र 11 और चित्र 12 देखें) ।यह कन्वेयर बेल्ट को भटकने से रोक सकता है और केंद्र और विचलन समायोजन की भूमिका निभा सकता हैदोनों ऊपरी और निचली शाखाएं उपलब्ध हैं।

7रिटर्न ब्रांच रोलर/लोअर ब्रांच रोलर:फ्लैट (चित्र 13 देखें), वी-आकार, वी-आकार आगे की ओर झुकाव (चित्र 14 देखें), वी-आकार कंघी (चित्र 15 देखें), सर्पिल (चित्र 15 देखें, चित्र 16) और रिवर्स वी-आकार और अन्य प्रकार।V-आकार और V-आकार के आगे झुकाव वाले निचले रोलर्स का उपयोग बड़ी बैंडविड्थ के लिए किया जाता है और अनलोड किए गए कन्वेयर बेल्ट को केंद्र में रख सकते हैंV-आकार और रिवर्स V-आकार के रोलर्स को एक साथ इकट्ठा किया जाता है ताकि एक बेहतर विरोधी विचलन प्रभाव हो सके।वी आकार के कंघी आकार और सर्पिल आकार के रोलर्स कन्वेयर बेल्ट से जुड़े चिपचिपे पदार्थों को हटा सकते हैं, बेल्ट की सतह को साफ रखें, और बिना विचलन के सुचारू रूप से चलाएं।

आंकड़े:
