उच्च परिशुद्धता ग्रह चक्रवर्ती पिनव्हील Reducer चक्रवर्ती Reducer गियरबॉक्स
-
प्रमुखता देना
उच्च परिशुद्धता गियर रिड्यूसर
,क्षैतिज प्रकार का गियर रिड्यूसर
,प्लैनेटरी साइक्लोइडल पिनव्हील रिड्यूसर
-
उत्पाद का नामसाइक्लोइडल पिनव्हील रेड्यूसर, साइक्लोइडल रेड्यूसर गियरबॉक्स
-
आवेदनमशीनरी, कृषि मशीनरी, सिरेमिक
-
स्थापनाक्षैतिज प्रकार/ऊर्ध्वाधर प्रकार
-
कार्यगति बदलना, गति में कमी
-
कठोरताकठोर दांत की सतह
-
कदमएक कदम
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामGUOMAO

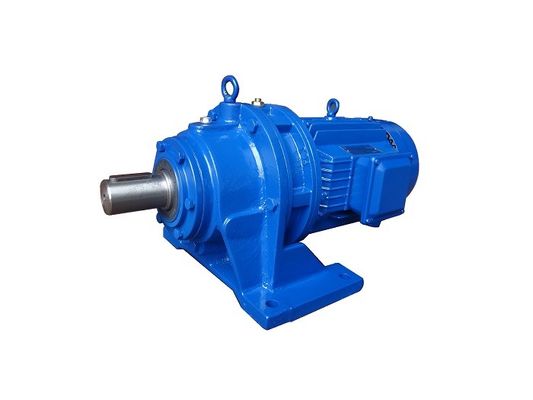

उच्च परिशुद्धता ग्रह चक्रवर्ती पिनव्हील Reducer चक्रवर्ती Reducer गियरबॉक्स

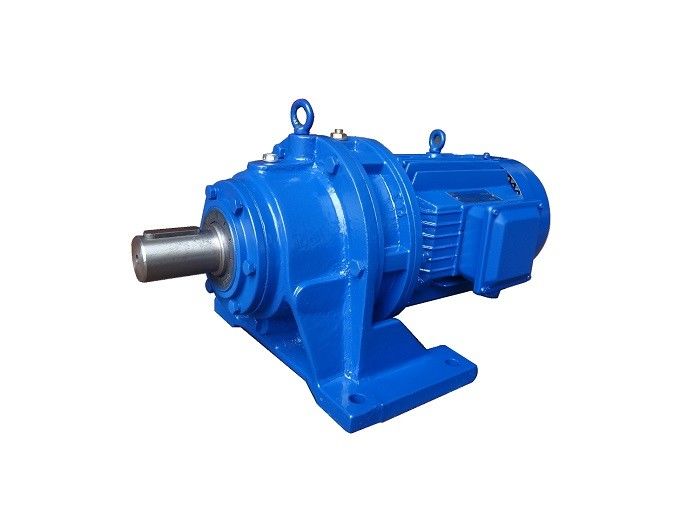

उच्च परिशुद्धता ग्रह चक्रवर्ती पिनव्हील Reducer चक्रवर्ती Reducer गियरबॉक्स
साइक्लोइडल पिनव्हील रिड्यूसर कार्य सिद्धांत
प्लैनेटरी साइक्लोइडल पिनव्हील रिड्यूसर के पूरे ट्रांसमिशन डिवाइस को तीन भागों में विभाजित किया जा सकता हैः इनपुट भाग, रिडक्शन भाग और आउटपुट भाग।
इनपुट शाफ्ट पर 180° तक ऑफसेट एक डबल एक्सेन्ट्रिक आस्तीन स्थापित किया गया है। एक एच तंत्र बनाने के लिए एक्सेन्ट्रिक आस्तीन पर दो रोलर लेयरिंग स्थापित किए गए हैं।दो साइक्लोइडल पहियों के केंद्र छेद सनकी आस्तीन पर घूर्णन हाथ बीयरिंग के raceways हैंसाइक्लोइड व्हील पिन गियर पर रिंगल रूप से व्यवस्थित पिन गियर के एक सेट के साथ एक छोटे दांत अंतर के साथ एक आंतरिक मेशिंग कमी तंत्र बनाने के लिए जाली है।छोटे वेग अनुपात वाले रेड्यूसर में, पिन दांत पिन दांतों से सुसज्जित हैं। सेट) ।
जब इनपुट शाफ्ट एक क्रांति करता है, तो सनकी आस्तीन के साथ,साइक्लोइडल व्हील पर दांत गैलरी वक्र की विशेषताओं और सुई गियर पर पिन दांतों की सीमा के कारणजब इनपुट शाफ्ट एक मोड़ के लिए आगे घूमता है, तो एक्सेन्ट्रिक आस्तीन भी एक बार घूमता है,और cycloidal पहिया विपरीत दिशा में एक दांत अंतर के माध्यम से घूमती है धीमा किया जा करने के लिएW आउटपुट तंत्र की सहायता से, साइक्लोइडल व्हील की कम गति वाले घूर्णन को पिन शाफ्ट के माध्यम से आउटपुट में प्रेषित किया जाता है, जिसके परिणामस्वरूप कम आउटपुट गति होती है।
साइक्लोइडल पिनव्हील रिड्यूसर पैरामीटर
| रिड्यूसर मानक | ग्रेड 1 | |||||||||||
| JB/T2982-94A | X1 | X2 | X3 | X4 | X5 | X6 | X7 | X8 | X9 | X10 | X11 | X12 |
| JB/T2982-94B | B09 | B0 | बी1 | बी2 | B3 | B4 | बी5 | B6 | B7 | बी8 | B9 | |
| JB2982-81 | बी12 | बी15 | बी18 | बी22 | बी27 | B33 | B39 | B45 | B55 | B65 | ||
| रिड्यूसर मानक | ग्रेड 2 | |||||||||||
| JB/T2982-94A | X32 | X42 | X53 | X63 | X64 | X74 | X84 | X85 | X95 | X106 | X118 | X128 |
| JB/T2982-94B | बी10 | बी20 | B31 | B41 | B42 | B52 | B53 | B63 | B74 | B85 | B95 | |
| JB2982-81 | B1812 | B2215 | B2715 | B2718 | B3318 | B3322 | B3922 | B4527 | B5533 | B6533 | ||
नोटः विभिन्न मानकों के संबंधित मशीन मॉडल के प्रदर्शन सूचक मूल रूप से समान हैं, लेकिन उपस्थिति, स्थापना और कनेक्शन आयाम थोड़ा अलग हैं।उपयोगकर्ताओं को JB/T2982-94A और B मानकों का उपयोग करने का प्रयास करना चाहिए.
साइक्लोइडल पिनव्हील रिड्यूसर मॉडल उदाहरण
नोटः दो-चरण और तीन-चरण के रिड्यूसर में, प्रत्येक चरण के ट्रांसमिशन अनुपात का संयोजन, सिद्धांत रूप में, पहला चरण (उच्च गति वाले अंत) सबसे कम ट्रांसमिशन अनुपात वाले अंत के रूप में है,और दूसरा या तीसरा चरण (i(यानी कम गति वाले अंत) के रूप में संचरण अनुपात।
