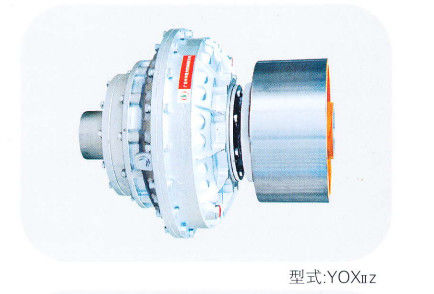

YOX YOXn निरंतर भरने वाले हाइड्रोलिक युग्मन तरल युग्मन
-
प्रमुखता देना
YOX हाइड्रोलिक द्रव युग्मन
,YOXn हाइड्रोलिक द्रव युग्मन
,धातुकर्म द्रव ड्राइव युग्मन
-
उत्पाद का नामटॉर्क सीमित हाइड्रोलिक द्रव युग्मन
-
मानक या अमानकमानक
-
सामग्रीस्टेनलेस स्टील, स्टील
-
लचीला या कठोरलचीला
-
आवेदनखनन/धातुकर्म/क्रेन/निर्माण मशीनरी
-
प्रकारYOX,YOX II,YOXn
-
उत्पत्ति के प्लेसचीन
-
मॉडल संख्याYOX श्रृंखला
YOX YOXn निरंतर भरने वाले हाइड्रोलिक युग्मन तरल युग्मन
YOX YOXn निरंतर भरने वाले हाइड्रोलिक युग्मन तरल युग्मन
टॉर्क लिमिटर युग्मन कार्य सिद्धांत:
1. बाहरी ड्राइव, टरबाइन रोलर के लिए गुहा, रोलर पंप पहिया के आवरण से जुड़ा हुआ है, मोटर पक्ष पर लोचदार युग्मन, युग्मन वजन मुख्य रूप से reducer असर से बना है।
2सहायक कक्ष, जो गतिशील दबाव निर्वहन प्रकार से संबंधित है, तत्काल अधिभार संरक्षण क्षमता, तेज प्रतिक्रिया गति, अधिभार गुणांक कम है,प्रभावी ढंग से प्रारंभ टोक़ सीमित कर सकते हैं.
3योक्स श्रृंखला टीडी प्रकार के बेल्ट कन्वेयर विशेष सामान है।
4. जब मोटर शाफ्ट की तुलना में रेड्यूसर शाफ्ट बहुत पतला होता है, तो इस प्रकार का चयन न करना सबसे अच्छा है, यह भी इनपुट, आउटपुट उल्टे उपाय कर सकता है, जिससे रेड्यूसर के शाफ्ट के टूटने से बचा जा सके।जब उल्टा प्रदर्शन बदलता है, लेकिन उपयोग को प्रभावित नहीं करता है।
5कम स्तर पर पैरामीटर चयन के अनुसार दोहरी गति या गति मोटर ड्राइव युग्मन। एक quincunx लोचदार शरीर के साथ YOX श्रृंखला युग्मन जुड़ा हुआ है।
हाइड्रोलिक युग्मन तरल युग्मनविशेषताएं:
1विद्युत मोटर की सुरक्षा और विद्युत मोटर की क्षमता में सुधार।
2स्टार्टअप की अवधि को छोटा करना; स्टार्टअप प्रक्रिया के दौरान औसत विद्युत प्रवाह को कम करना।
3स्टार्टअप में झटके और कंपन को कम करना
4. muti_motor ड्राइव सिस्टम में प्रत्येक मोटर के भार को संतुलित करना।
5. सरल विश्वसनीय संरचना. कोई मैकेनिकल पहनने. कोई विशेष रखरखाव की आवश्यकता नहीं है.
टॉर्क लिमिटिंग हाइड्रोलिक फ्लूइड कप्लिंगतकनीकी डेटा: (YOX,YOX II,YOXn सहित)
|
राष्ट्रीय मानक 型号 चीनी मानक प्रकार |
输入转速 इनपुट गति n(r.p.m) |
संचरण शक्ति 范围 की सीमा शक्ति प्रसारित N ((kW) |
过载系数Tg अतिभार Coeff |
效率 दक्षता ह |
बाहरी आकार आयाम ((मिमी) |
अधिकतम हानि प्रवेश छेद 及 लंबाई (मिमी) d.max Lmax |
अधिकतम हानि आउटहोल径 及 लंबाई (मिमी) hmaX L.max |
充油量q(1) मात्रा भरने का तेल |
वजन वजन (किलो) |
||||||
| 起动 प्रारंभ | 制动 ब्रेक | D | ए | ए | सी | F |
qmin (1) ४०% |
qmaX (1) 80% |
|||||||
| YOX180 | 1000 | 0.1-0.3 | 2-2.7 | 2-2.7 | 0.97 | ×232 | 205 | 125 | 40 |
②30 50 |
×25 50 |
0.24 | 0.48 | 7 | |
| 1500 | 0.5-1.1 | ||||||||||||||
| YOX200 | 1000 | 0.2-0.55 | 2-2.7 | 2-2.7 | 0.97 | ×254 | 193 | 128 | 25 |
②35 60 |
Ø30 60 |
0.6 | 1.2 | 8.8 | |
| 1500 | 0.8-2.2 | ||||||||||||||
| YOX220 | 1000 | 0.4-1.1 | 2-2.7 | 2-2.7 | 0.97 | >278 | 226 | 136 | 50 |
Ø40 80 |
Ø35 80 |
0.76 | 1.52 | 13 | |
| 1500 | 1.5-3 | ||||||||||||||
| YOX250 | 1000 | 0.8-1.5 | 2-2.7 | 2-2.7 | 0.97 | 305 | 241 | 156 | 35 |
Ø45 80 |
Ø40 80 |
1.1 | 2.1 | 16 | |
| 1500 | 2.5-5.5 | ||||||||||||||
| YOX280 | 1000 | 1.5-7 | 2-2.7 | 2-2.7 | 0.97 | ×345 | 254 | 164 | 35 |
②50 80 |
45 110 |
1.4 | 2.8 | 21 | |
| 1500 | 4.5-8 | ||||||||||||||
| YOX320 | 1000 | 2.5-5.5 | 2-2.7 | 2-2.7 | 0.97 | ②380 | 279 | 179 | 35 |
×55 110 |
45 110 |
2.2 | 4.4 | 28 | |
| 1500 | 9-18.5 | ||||||||||||||
| YOX340 | 1000 | 3-9 | 2-2.7 | 2-2.7 | 0.97 | ②390 | 296 | 187 | 35 | 2 |
055 110 |
50 110 |
2.7 | 5.3 | 36.5 |
| 1500 | 12-22 | ||||||||||||||
| YOX360 | 1000 | 5-10 | 1.5-1.8 | 2-2.5 | 0.96 | ×428 | 308 | 229 | 10 | 3 |
②60 110 |
55 110 |
3.4 | 6.7 | 42 |
| 1500 | 16 से 30 | ||||||||||||||
| YOX400 | 1000 | आठ से अठारह।5 | 1.5-1.8 | 2-2.5 | 0.96 | ×472 |
338 353 |
256 |
5 20 |
4 | ②70 | ②60 | 5.2 | 10.4 | 65 |
| 1500 | 28-48 | 110140 | 140 | ||||||||||||
| YOX450 | 1000 | 15 से 30 | 1.5-1.8 | 2-2.5 | 0.96 | ②530 | 385 | 292 | ·10 | 6 |
Ø75 140 |
×70 140 |
7.5 | 15 | 79.5 |
| 1500 | 50-90 | ||||||||||||||
| YOX500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | 582 | 435 | 316 | 30 | 5 |
Ø90 170 |
Ø90 170 |
10.3 | 20.5 | 105.5 |
| 1500 | ६८-१४४ | ||||||||||||||
| YOX560 | 1000 | 40-80 | 1.5-1.8 | 2-2.5 | 0.96 | 634 |
449 490 |
350 |
5 45 |
7 | ×100 | 100 | 13.2 | 26.4 | 152 |
| 1500 | 120-270 | 17020 | 210 | ||||||||||||
| YOX600 | 1000 | 60 से 115 | 1.5-1.8 | 2-2.5 | 0.96 | 695 |
490 510 |
380 |
5 25 |
7 | 100 | 115 | 16.8 | 33.6 | 185 |
| 1500 | 200-360 | 170210 | 210 | ||||||||||||
| YOX650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | ×760 | 558 | 425 | 25 | 6 |
>120 210 |
σ 130210 | 24 | 48 | 230 |
| 1500 | 260-480 | ||||||||||||||
| YOX750 | 1000 | 170-330 | 1.5-1.8 | 2-2.5 | 0.96 | ②86 | 578 | 450 | 0 | 2 |
Ø120 210 |
140 210 |
34 | 68 | 350 |
| 1500 | 380-760 | ||||||||||||||
| YOX875 | 750 | 145-280 | 1.5-1.8 | 2-2.5 | 0.96 | 992 | 705 | 514 | 55 | 7 |
150 250 |
>150 250 |
56 | 112 | 495 |
| 1000 | 330-620 | ||||||||||||||
| 1500 | 760-1100 | ||||||||||||||
| YOX1000 | 600 | 160-30 | 1.5-1.8 | 2-2.5 | 0.96 | 1138 | 735 | 577 | 0 | 3 |
②160 250 |
Ø160 280 |
74 | 148 | 650 |
| 750 | 260-590 | ||||||||||||||
| YOX1150 | 600 | 265-615 | 1.5-1.8 | 2-2.5 | 0.96 | ×1312 | 848 | 669 | 10 | 3 |
8170 300 |
2170 300 |
85 | 170 | 810 |
| 750 | ५२५-११९५ | ||||||||||||||
|
YOX1250 |
500 | २३५-५४० |
1.5-1.8 |
2-2.5 |
0.96 |
②1420 |
942 |
767 |
10 |
4 |
×200 300 |
2200 300 |
110 |
210 |
960 |
| 600 | 400-935 | ||||||||||||||
| 750 | 800-1800 | ||||||||||||||
|
YOX1320 |
500 | ३१५-७१० |
1.5-1.8 |
2-2.5 |
0.96 |
1500 |
1052 |
855 |
95 |
×210 320 |
2210 320 |
128 |
230 |
1080 |
|
| 600 | 650-1200 | ||||||||||||||
| 750 | १०५०-२३६० | ||||||||||||||
नोट्स: YOX 10-22S स्टार्टअप समय के साथ सामान्य प्रकार हैं।
संरचनात्मक चित्र:
ट्रांसमिशन l: YOX सिंगल कैविटी एक्सटर्नल व्हील-ड्राइव टाइप
1विद्युत मोटर
2. निरंतर फाइलिंग द्रव युग्मन
3कम करनेवाला
ट्रांसमिशन Il: YOXn एकल खोखले बाहरी पहिया ड्राइव प्रकार
1विद्युत मोटर
2. निरंतर भरने वाले द्रव युग्मन
3पल्ली
