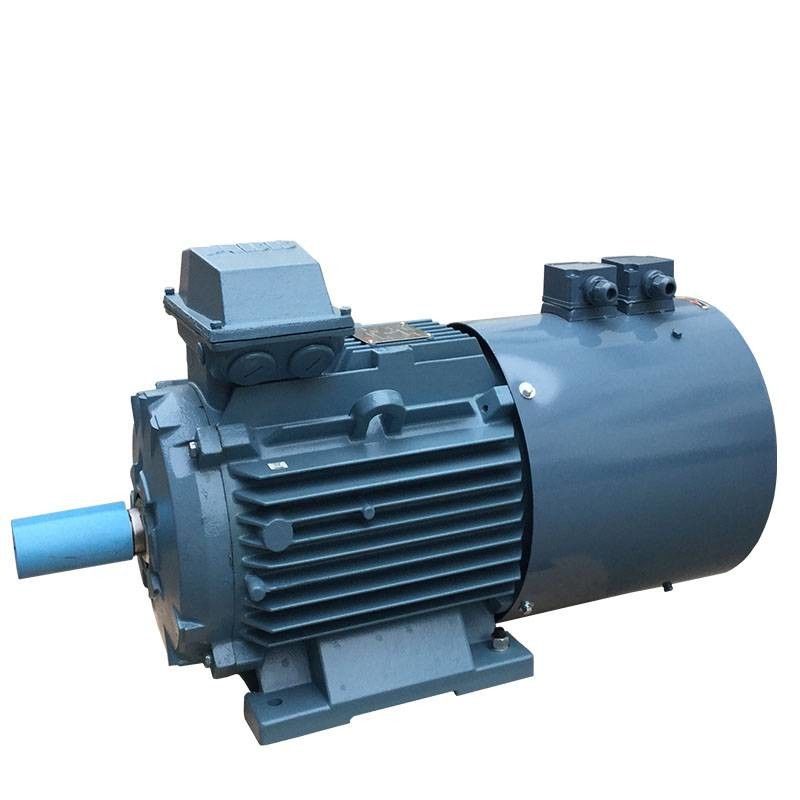

YE3 श्रृंखला 3 चरण 2 ध्रुव प्रेरण मोटर असिंक्रोनस इलेक्ट्रिक मोटर
-
प्रमुखता देना
YE3 सीरीज 2 पोल इंडक्शन मोटर
,IC411 2 पोल इंडक्शन मोटर
,375 किलोवाट 3 चरण विद्युत मोटर
-
उत्पाद का नामतीन चरण अतुल्यकालिक मोटर
-
विशेषताकम वोल्टेज
-
तुल्यकालिक गति3000 आर / मिनट
-
फ्रेम आकार63～355
-
निर्धारित उत्पादन0.12～375kW
-
साइकिल शुल्कएस 1
-
शीतलन विधिIC411
-
दक्षता स्तरआईई3
-
खम्भों की संख्या2, 4, 6, 8
-
वोल्टेज380v
-
आवृत्ति50 हर्ट्ज
-
इन्सुलेशन वर्गएफ
-
सुरक्षा का स्तरआईपी55
-
माउंटिंग व्यवस्थाV1/B3/B5/B14/B35/B34 या अन्य
-
सीपकास्ट आयरन बॉडी, एल्युमीनियम बॉडी
-
उत्पत्ति के प्लेसचीन
-
मॉडल संख्याYE3 सीरीज
YE3 श्रृंखला 3 चरण 2 ध्रुव प्रेरण मोटर असिंक्रोनस इलेक्ट्रिक मोटर
YE3 श्रृंखला 3 चरण 2 ध्रुव प्रेरण मोटर असिंक्रोनस इलेक्ट्रिक मोटर
3 चरण असिंक्रोनस इंडक्शन मोटर विशेषताएं:
इन श्रृंखला मोटरों में कई गुण हैं, जिनमें सुंदर प्रोफ़ाइल, उच्च दक्षता और ऊर्जा की बचत, वर्ग एफ अछूता, सुरक्षा वर्ग आईपी 55, कम शोर, कम कंपन, सुचारू रूप से चलना शामिल है।
3 चरण असिंक्रोनस इंडक्शन मोटर अनुप्रयोग:
सामान्य प्रयोजन सहित काटने की मशीनें, पंप, प्रशंसक, कन्वेयर, कृषि और खाद्य प्रसंस्करण आदि के लिए उपकरण मशीनें विशेष रूप से OEM और पुनर्विक्रय (वितरण) बाजारों के लिए उपयुक्त हैं,यह श्रृंखला मानक उत्पाद सुविधाओं के बीच एक इष्टतम संतुलन प्रदान करती है, कम वजन, तेजी से उपलब्धता और प्रतिस्पर्धी मूल्य।
2 ध्रुव 3 चरण प्रेरण मोटर विनिर्देशः
|
型 号 प्रकार |
शक्ति किलोवाट |
额定 विद्युत प्रवाह ए |
转速 r/min |
效率 प्रभाव% |
शक्ति कारक संख्या पी.एफ. |
额定 转矩 एन.एम. |
堵转转矩 额定转矩 Tst टीएन |
堵转 विद्युत प्रवाह 额定 विद्युत प्रवाह छ IN |
अधिकतम मोड़ 额定转矩 Tmax टीएन |
शोर डीबी ((ए) |
| 同步转速 3000 r/min | ||||||||||
| YE3-63M1-2 | 0.18 | 0.53 | 2720 | 63.9 | 0.80 | 0.63 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-63M2-2 | 0.25 | 0.70 | 2720 | 67.1 | 0.81 | 0.88 | 2.2 | 5.5 | 2.2 | 61 |
| YE3-71M1-2 | 0.37 | 1.0 | 2740 | 69.0 | 0.81 | 1.29 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-71M2-2 | 0.55 | 1.4 | 2740 | 72.3 | 0.82 | 1.92 | 2.2 | 6.1 | 2.2 | 62 |
| YE3-80M1-2 | 0.75 | 1.7 | 2870 | 80.7 | 0.82 | 2.50 | 2.2 | 7.0 | 2.3 | 62 |
| YE3-80M2-2 | 1.1 | 2.4 | 2875 | 82.7 | 0.83 | 3.65 | 2.2 | 7.3 | 2.3 | 62 |
| YE3-90S-2 | 1.5 | 3.2 | 2880 | 84.2 | 0.84 | 4.97 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-90L-2 | 2.2 | 4.6 | 2880 |
85.9 9 |
0.85 | 7.30 | 2.2 | 7.6 | 2.3 | 67 |
| YE3-100L-2 | 3 | 6.0 | 2880 | 87.1 | 0.87 | 9.95 | 2.2 | 7.8 | 2.3 | 74 |
| YE3-112M-2 | 4 | 7.8 | 2915 | 88.1 | 0.88 | 13.1 | 2.2 | 8.3 | 2.3 | 77 |
| YE3-132S1-2 | 5.5 | 10.6 | 2935 | 89.2 | 0.88 | 17.9 | 2.0 | 8.3 | 2.3 | 79 |
| YE3-132S2-2 | 7.5 | 14.4 | 2930 | 90.1 | 0.88 | 24.4 | 2.0 | 7.9 | 2.3 | 79 |
| YE3-160M1-2 | 11 | 20.6 | 2950 | 91.2 | 0.89 | 35.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160M2-2 | 15 | 27.9 | 2945 | 91.9 | 0.89 | 48.6 | 2.0 | 8.1 | 2.3 | 81 |
| YE3-160L-2 | 18.5 | 34.2 | 2945 | 92.4 | 0.89 | 60.0 | 2.0 | 8.2 | 2.3 | 81 |
| YE3-180M-2 | 22 | 40.5 | 2950 | 92.7 | 0.89 | 71.2 | 2.0 | 8.2 | 2.3 | 83 |
| YE3-200L1-2 | 30 | 54.9 | 2965 | 93.3 | 0.89 | 96.6 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-200L2-2 | 37 | 67.4 | 2965 | 93.7 | 0.89 | 119 | 2.0 | 7.6 | 2.3 | 84 |
| YE3-225M-2 | 45 | 80.8 | 2965 | 94.0 | 0.90 | 145 | 2.0 | 7.7 | 2.3 | 86 |
| YE3-250M-2 | 55 | 98.5 | 2975 | 94.3 | 0.90 | 177 | 2.0 | 7.7 | 2.3 | 89 |
| YE3-280S-2 | 75 | 134 | 2975 | 94.7 | 0.90 | 241 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M-2 | 90 | 160 | 2975 | 95.0 | 0.90 | 289 | 1.8 | 7.1 | 2.3 | 91 |
| YE3-280M1-2 | 110 | 195 | 2975 | 95.2 | 0.90 | 353 | 1.8 | 7.1 | 2.0 | 91 |
पारंपरिक माउंटिंग प्रकार और उपयुक्त फ्रेम का आकार निम्नलिखित तालिका में दिया गया है ((with √√)
|
机座号 फ्रेम |
基本安装结构 मूल प्रकार |
派生的安装形式 व्युत्पन्न प्रकार |
||||||||||||||
| B3 | बी5 | B35 | V1 | V3 | वी5 | V6 | B6 | B7 | बी8 | V15 | V36 | बी14 | B34 | V18 | ||
| 63 ₹112 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
| 132 ₹160 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - | |
| 180 ₹280 | √ | √ | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
| ३१५५३५५ | √ | - | √ | √ | - | - | - | - | - | - | - | - | - | - | - | |
"√" संरचनात्मक प्रकार को दर्शाता है जिसे निर्मित किया जा सकता है। मोटर का आदेश देते समय, यदि कोई स्पष्टीकरण नहीं दिया गया है, तो जंक्शन बॉक्स एक साइड-टाइप राइट आउटलेट है।
2 ध्रुव 3 चरण प्रेरण मोटरआयाम
|
机座号 फ्रेम |
极数 ध्रुव |
安装 尺 寸 माउंटिंग आयाम | बाहरी आकारसंपूर्ण आयाम | ||||||||||||
| D | ई | F | जी | एम | एन | पी | आर | एस | टी | एसी | AD | एचएफ | L | ||
| 180M | 2,4,6,8 | 48 | 110 | 14 | 42.5 | 300 | 250 | 350 | 0 | 4-Φ19 | 5 | 360 | 265 | 500 | 745 |
| 180 लीटर | 785 | ||||||||||||||
| 200 लीटर | 2,4,6,8 | 55 | 110 | 16 | 49 | 350 | 300 | 400 | 0 | 4-Φ19 | 5 | 400 | 305 | 570 | 845 |
| 225S | 4,8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 0 | 8-Φ19 | 5 | 450 | 325 | 615 | 905 |
| 225M | 2 | 55 | 110 | 16 | 49 | 900 | |||||||||
| 4,6,8 | 60 | 140 | 18 | 53 | 930 | ||||||||||
| 250M | 2 | 60 | 140 | 18 | 53 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 510 | 380 | 715 | 1025 |
| 4,6,8 | 65 | 58 | |||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 500 | 450 | 550 | 0 | 8-Φ19 | 5 | 550 | 395 | 760 | 1080 |
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 280M | 2 | 65 | 18 | 58 | 1130 | ||||||||||
| 4,6,8 | 75 | 20 | 67.5 | ||||||||||||
| 315 एस | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 0 | 8-Φ24 | 6 | 630 | 540 | 970 | 1310 |
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1340 | ||||||||||
| 315M | 2 | 65 | 140 | 18 | 58 | 1345 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1375 | ||||||||||
| 315L | 2 | 65 | 140 | 18 | 58 | 1420 | |||||||||
| 4,6,8,10 | 80 | 170 | 22 | 71 | 1450 | ||||||||||
| 355M | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 0 | 8-Φ24 | 6 | 715 | 645 | 1135 | 1530 |
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1560 | ||||||||||
| 355L/L1 | 2 | 75 | 140 | 20 | 67.5 | 1640 | |||||||||
| 4,6,8,10 | 95 | 170 | 25 | 86 | 1670 | ||||||||||
| 355L2/L3 | 2 | 80 | 170 | 22 | 71 | 1670 | |||||||||
| 4,6,8,10 | 110 | 210 | 28 | 100 | 1710 | ||||||||||
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
