ऊर्ध्वाधर प्रकार प्लैनेटरी साइक्लोइडल पिनव्हील रिड्यूसर साइक्लोइडल स्पीड रिड्यूसर
-
प्रमुखता देना
ऊर्ध्वाधर प्रकार का गियर रिड्यूसर
,गियर बदलने वाला गियर रिड्यूसर
,1500r/min साइक्लोइडल स्पीड रिड्यूसर
-
उत्पाद का नामसाइक्लोइडल स्पीड रिड्यूसर / साइक्लोइडल गियर रिड्यूसर
-
आवेदनमशीनरी, कृषि मशीनरी, सिरेमिक
-
स्थापनालंबवत प्रकार
-
कार्यगति बदलना, गति में कमी
-
कठोरताकठोर दांत की सतह
-
पारेषण के प्रकारसिंगल स्टेज ट्रांसमिशन / मल्टी-स्टेज ट्रांसमिशन
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामGUOMAO

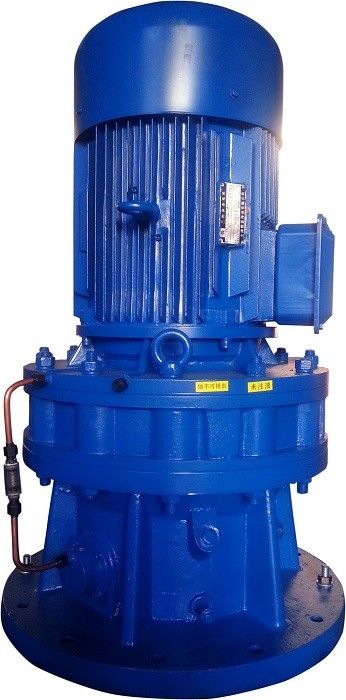

ऊर्ध्वाधर प्रकार प्लैनेटरी साइक्लोइडल पिनव्हील रिड्यूसर साइक्लोइडल स्पीड रिड्यूसर
ऊर्ध्वाधर प्रकार प्लैनेटरी साइक्लोइडल पिनव्हील रिड्यूसर साइक्लोइडल स्पीड रिड्यूसर
साइक्लोइडल पिनव्हील रिड्यूसर वर्गीकरण
संरचना के प्रकार के अनुसार, इसे इस प्रकार में विभाजित किया गया हैः क्षैतिज प्रकार और ऊर्ध्वाधर प्रकार;
ड्राइवर कनेक्शन मोड के अनुसार, इसे विभाजित किया गया हैः द्वि अक्षीय प्रकार, मोटर कनेक्शन प्रकार, मोटर प्रत्यक्ष कनेक्शन प्रकार
साइक्लोइडल पिनव्हील रिड्यूसर फीचर
1उच्च गति अनुपात और उच्च दक्षता
एक चरण के ट्रांसमिशन में 1 का कमी अनुपात प्राप्त किया जा सकता हैः87, 90% से अधिक की दक्षता के साथ। यदि एक बहु-चरण ट्रांसमिशन का उपयोग किया जाता है, तो कमी अनुपात और भी अधिक होगा।
2संकुचित संरचना और छोटे आकार
ग्रहगत संचरण सिद्धांत के कारण, इनपुट शाफ्ट और आउटपुट शाफ्ट एक ही धुरी पर हैं, इसलिए संरचना कॉम्पैक्ट है और मात्रा छोटी है।
3. सुचारू संचालन और कम शोर
साइक्लोइड सुई दांतों में बड़ी संख्या में जाली दांत, एक बड़ा ओवरलैप गुणांक और एक स्थिर तंत्र होता है, जो कंपन और शोर को न्यूनतम तक सीमित करता है।
4. विश्वसनीय और लंबे जीवन
चूंकि मुख्य भागों असर स्टील से बने होते हैं, वे अच्छा यांत्रिक गुण है। इसके अलावा वे रोलिंग घर्षण का उपयोग करते हैं, इसलिए वे टिकाऊ हैं और लंबे जीवन है।झटका प्रतिरोध और छोटे जड़ता क्षणयह बार-बार शुरू होने और आगे और पीछे घूमने के अवसरों के लिए उपयुक्त है।
साइक्लोइडल पिनव्हील रिड्यूसर पैरामीटर
एकल-चरण ट्रांसमिशन रिड्यूसर की अनुमेय शक्ति और अनुमेय टोक़ (लोड गुणांक K=1.00)
|
मॉडल |
इनपुट शक्ति आउटपुट टोक़ |
ट्रांसमिशन अनुपात i | अनुमत शक्ति सीमा | ||||||||||
| 9 | 11 | 17 | 23 | 29 | 35 | 43 | 59 | 71 | 87 | पीएमएक्स | पीएमआई | ||
| इनपुट गति n1 | 1500 ((r/min) | 4P | |||||||||||
| B09/X1 |
पी ((किलोवाट) T ((N.m) |
0.55 30 |
0.37 26 |
0.37 38 |
0.25 37 |
0.2.5 43 |
0.25 52 |
0.18 50 |
0.55 |
0.18 |
|||
| B0/X2 |
पी ((किलोवाट) T ((N.m) |
1.1 58 |
1.1 70 |
0.75 74 |
0.75 101 |
0.55 93 |
0.55 112 |
0.37 93 |
0.25 86 |
1.1 |
0.18 |
||
| B1/X3 |
पी ((किलोवाट) T ((N.m) |
2.2 117 |
2.2 143 |
2.2 220 |
1.5 203 |
1.1 188 |
1.1 227 |
0.75 190 |
0.55 191 |
0.55 230 |
2.2 |
0.25 |
|
| B2/X4 |
पी ((किलोवाट) T ((N.m) |
4 210 |
4 260 |
4 400 |
3 400 |
2.2 373 |
1.5 307 |
1.5 377 |
1.1 380 |
0.75 315 |
0.75 380 |
4 |
0.55 |
| B3/X5 |
पी ((किलोवाट) T ((N.m) |
11 580 |
7.5 485 |
7.5 750 |
5.5 745 |
5.5 935 |
4 820 |
4 1010 |
2.2 765 |
2.2 915 |
1.5 765 |
11 |
0.55 |
|
B4/X6/X7 |
पी ((किलोवाट) T ((N.m) |
11 580 |
11 713 |
11 1100 |
11 1485 |
7.5 1280 |
7.5 1540 |
5.5 1390 |
4 1390 |
4 1670 |
3 1530 |
11 |
2.2 |
| B5/X8 |
पी ((किलोवाट) T ((N.m) |
18.5 1191 |
18.5 1842 |
18.5 2492 |
15 2547 |
15 3075 |
11 2770 |
7.5 2591 |
7.5 3119 |
5.5 2802 |
18.5 |
2.2 |
|
| B6/X9 |
पी ((किलोवाट) T ((N.m) |
22 5580 |
15 5183 |
11 4574 |
11 5605 |
15 |
5.5 |
||||||
| B7/X10 |
पी ((किलोवाट) T ((N.m) |
30 7610 |
15 7643 |
15 |
11 |
||||||||
| आउटपुट गति n2 ((r/min) | 167 | 136 | 88 | 65 | 52 | 43 | 35 | 25 | 21 | 17 | इनपुट गति के विपरीत | ||
| इनपुट गति n1 | 1000 ((r/min) | 6P | |||||||||||
|
B09/X1 |
पी ((किलोवाट) T ((N.m) |
0.37 30 |
0.25 25 |
0.25 37 |
0.18 37 |
0.18 45 |
0.18 55 |
0.12 45 |
0.37 |
0.12 |
|||
| B0/X2 |
p(kW) T ((N.m) |
0.75 59 |
0.75 72 |
0.55 80 |
0.55 110 |
0.37 94 |
0.37 112 |
0.25 93 |
0.18 93 |
0.75 |
0.12 |
||
|
B1/X3 |
पी ((किलोवाट) T ((N.m) |
1.5 118 |
1.5 145 |
1.5 224 |
1.1 220 |
1.1 275 |
0.75 230 |
0.55 205 |
0.37 190 |
0.37 225 |
1.5 |
0.18 |
|
|
B2/X4 |
पी ((किलोवाट) T ((N.m) |
3 235 |
3 290 |
3 448 |
2.2 445 |
1.5 385 |
1.1 340 |
1.1 415 |
0.75 388 |
0.55 343 |
0.55 420 |
3 |
0.37 |
|
B3/X5 |
पी ((किलोवाट) T ((N.m) |
7.5 593 |
5.5 531 |
5.5 820 |
4 810 |
4 1020 |
3 925 |
3 1135 |
1.5 775 |
1.5 935 |
1.1 840 |
7.5 |
0.37 |
|
B4/X6/X7 |
पी ((किलोवाट) T ((N.m) |
7.5 593 |
7.5 735 |
7.5 1125 |
7.5 1520 |
5.5 1405 |
5.5 1700 |
4 1515 |
3 1560 |
3 1870 |
2.2 1680 |
7.5 |
1.5 |
|
B5/X8 |
पी ((किलोवाट) T ((N.m) |
11 1063 |
11 1642 |
11 2222 |
11 2802 |
11 3382 |
7.5 2833 |
5.5 2851 |
5.5 3430 |
4 3057 |
11 |
1.5 |
|
| B6/X9 |
पी ((किलोवाट) T ((N.m) |
22 2126 |
22 3285 |
22 4445 |
18.5 4713 |
18.5 5688 |
15 5666 |
11 5702 |
7.5 4678 |
7.5 5732 |
22 |
3 |
|
| B7/X10 |
पी ((किलोवाट) T ((N.m) |
37 3576 |
37 5526 |
37 7476 |
37 9427 |
30 9225 |
22 8311 |
18.5 9589 |
18.5 11540 |
15 11465 |
37 |
11 |
|
| B8/X11 |
पी ((किलोवाट) T ((N.m) |
55 5315 |
55 8214 |
55 11114 |
55 14013 |
45 13838 |
37 13978 |
30 15551 |
22 13723 |
22 16816 |
55 |
18.5 |
|
| B9/X12 |
पी ((किलोवाट) T ((N.m) |
75 15155 |
75 19109 |
55 16913 |
55 20778 |
45 23326 |
37 23080 |
30 22931 |
75 |
30 |
|||
| आउटपुट गति n2 ((r/min) | 111 | 91 | 59 | 43 | 34 | 29 | 23 | 17 | 14 | 11 | इनपुट गति के विपरीत | ||
|
नोटः 1.T=9550*P*i*n/n1 ((N.m);P=T*n1/(9550*i*n) ((kW) सूत्र में: प्राथमिक संचरण दक्षता n 0 है।925 2प्रत्यक्ष-कुप्लिटेड मोटर रिड्यूसर का चयन करते समय, वास्तविक विन्यस्त मोटर शक्ति अनुमेय शक्ति सीमा के अनुरूप होनी चाहिए।यदि विन्यस्त मोटर शक्ति अनुमत इनपुट शक्ति से अधिक है, रेड्यूसर केवल निर्दिष्ट अनुमत टोक़ के तहत इस्तेमाल किया जा सकता है। |
|||||||||||||
साइक्लोइडल पिनव्हील रिड्यूसर की स्थापना
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
