weishiepc 3WP35 उच्च दबाव प्लंगर पंप
,weishiepc 14 मिमी उच्च दबाव पंप
,वीशिएपसी 42 मिमी इलेक्ट्रिक प्लंगर पंप
-
उत्पाद का नामउच्च दबाव ट्रिपलएक्स प्लंजर पंप
-
सामग्रीमिश्र धातु स्टील, मार्टेंसाइट स्टेनलेस स्टील, SS316/316
-
OEM/ODMहाँ
-
सवार व्यास14-42 मिमी
-
काम का दबाव4-452-50
-
विशेषताट्रिपलेक्स
-
उत्पत्ति के प्लेसचीन
-
मॉडल संख्या3WP35

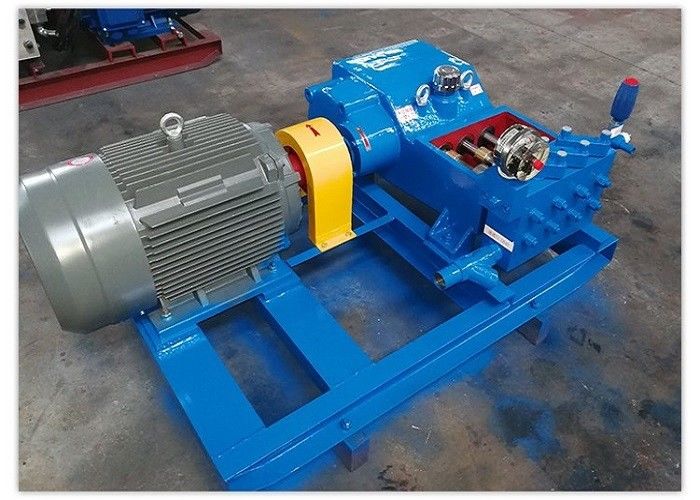

3WP35 रिसीप्रोकेटिंग ट्रिप्लेक्स पंप इलेक्ट्रिक पंप
3WP35 रिसीप्रोकेटिंग ट्रिप्लेक्स पंप इलेक्ट्रिक पंप
ट्रिप्लेक्स प्लंगर पंप परिचय:
उच्च दबाव पुनरावर्ती पंप मुख्य रूप से एक सीट, एक क्रैंकशाफ्ट, एक कनेक्टिंग रॉड, एक क्रॉसहेड, आदि से बना एक शक्ति भाग से बना है,और एक इनलेट और डिस्चार्ज वाल्व से मिलकर एक हाइड्रोलिक भाग, एक पिंपल, एक भरने बॉक्स, एक पंप शरीर, आदि और एक आम चेसिस पर बिजली स्रोत और ट्रांसमिशन तंत्र के साथ स्थापित किया जाता है। जब reciprocating पंप काम कर रहा है,मोटर बेल्ट या reducer के माध्यम से crankshaft के लिए इसे प्रसारित करता है, और फिर कनेक्टिंग रॉड और क्रॉसहेड के माध्यम से रैखिक गति में घूर्णन को परिवर्तित करता है। तीन पिंपल्स बारी-बारी से एक दूसरे के लिए 120 डिग्री हैं,और बारी-बारी से पानी के कलेक्टर में प्रवेश करने वाले तरल को नियंत्रित करें. वाल्व में तरल माध्यम दबाव बढ़ाता है और निकासी वाल्व के माध्यम से उपयोग के लिए भेजा जाता है. तरल अंत एक सममित डिजाइन को अपनाता है,दोनो पक्षों पर इनलेट और आउटलेट के साथ आसान प्लेसमेंट और स्थापना के लिए, और एक पूरी तरह से खुला सुरक्षा वाल्व से लैस है।
दप्लंगर पंपकॉम्पैक्ट संरचना, छोटे आकार, उच्च दक्षता, सुंदर उपस्थिति, सुविधाजनक संचालन और रखरखाव, हल्के और लचीले आंदोलन आदि की विशेषताएं हैं।विभिन्न विशेष डिजाइन उपयोगकर्ताओं की विभिन्न आवश्यकताओं के अनुसार बनाया जा सकता है, विभिन्न वातावरण, और अधिकांश उपयोगकर्ताओं की जरूरतों को पूरा करने के लिए विभिन्न संचरण विधियां।
ट्रिप्लेक्स प्लंगर पंप विनिर्देश:
|
प्लंगर का नामित भारः 650 किलोग्राम |
स्ट्रोक लंबाईः 35 मिमी |
वजनः 120 किलोग्राम |
|||||||||||
|
मॉडल 3WP35उच्च दबाव ट्रिप्लेक्स रिसाइप्रोकेटिंग पंप |
|||||||||||||
| प्लंगर व्यास (मिमी) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| कार्य दबाव (एमपीए) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| गति (मिनट) | प्रवाह L/मिनट M3/h शक्ति KW | ||||||||||||
|
90 |
एल/मिनट | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| एम3/घंटा | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| केडब्ल्यू | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
एल/मिनट | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| एम3/घंटा | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| केडब्ल्यू | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | एल/मिनट | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| एमपी/घंटा | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| केडब्ल्यू | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | एल/मिनट | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| एम3/घंटा | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| केडब्ल्यू | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | एल/मिनट | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| एमपी/घंटा | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| केडब्ल्यू | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
एल/मिनट | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| एम3/घंटा | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| केडब्ल्यू | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
एल/मिनट | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| एमपी/घंटा | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| केडब्ल्यू | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | एल/मिनट | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| एम3/घंटा | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| केडब्ल्यू | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | एल/मिनट | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| एम3/घंटा | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| केडब्ल्यू | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ जब आप एक निश्चित प्रवाह दर और दबाव के साथ एक प्रकार के उच्च दबाव reciprocating पंप और विशेष माध्यम के लिए उच्च दबाव पंप का चयन करना चाहते हैं,कृपया हमारे कारखाने से अपने नवीनतम सामान्य चित्र और नींव चित्र प्राप्त करें.
ट्रिप्लेक्स प्लंगर पंप आवेदनः
हमारे उत्पाद पेट्रोलियम, रासायनिक और उर्वरक उद्योगों में प्रक्रिया पंप के रूप में उपयोग के लिए उपयुक्त हैं और धातु विज्ञान, निर्माण,जहाज निर्माण, चीनी, कागज और अन्य उद्योगों में हाइड्रोलिक मशीनरी के लिए संचरण स्रोतों के रूप में, साथ ही खाद्य, दवा, मशीनरी आदि में।.
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
