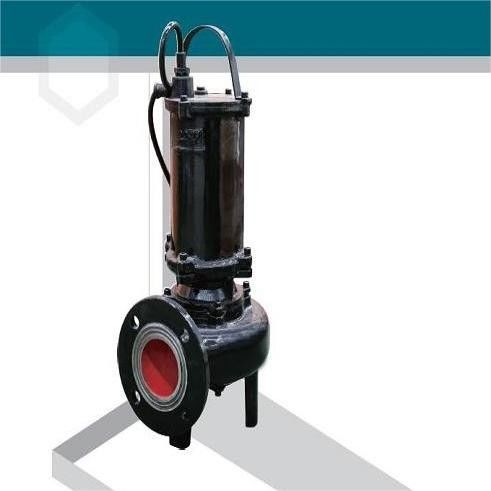

अपशिष्ट जल उपचार संयंत्रों के लिए विद्युत पनडुब्बी सांप पंप पनडुब्बी स्लैग पंप
उत्पाद के कार्य की शर्तें
1मध्यम तापमान 40°C से अधिक नहीं होना चाहिए, घनत्व1050kg/m और पीएच मूल्य 5-9 के भीतर होना चाहिए।
2.चलन के दौरान,पंप सबसे कम तरल स्तर से कम नहीं होना चाहिए,देखें"सबसे कम तरल स्तर".
3.नामित वोल्टेज 380V,नामित आवृत्ति 50Hz.मोटर केवल इस शर्त पर सफलतापूर्वक चल सकता है कि नामित वोल्टेज और आवृत्ति दोनों के विचलन ±5% से अधिक नहीं हैं।
4पंप के माध्यम से जाने वाले ठोस अनाज का अधिकतम व्यास पंप आउटलेट के 50% से अधिक नहीं होना चाहिए।
उत्पाद विनिर्देश
उदाहरण 50WQC15-8-0.75
50------ड्रेनेज एपर्चर ((मिमी)
WQ------डुबकी सीवेज पंप
C------तीसरी पीढ़ी की संरचना
15------ क्षमता ((m3/h)
8------हेड (एम)
0.75------इंस्टॉल किए गए मोटर की शक्ति ((kw)
| 序号 | 型号 | 排口径आउटलेट व्यास (मिमी) | 流量 क्षमता | 扬程 सिर (मी) | 转速 गति (r/min) | 功率 शक्ति (किलोवाट) | 效率 दक्षता (%) | वजन वजन (किलो) | |
| नहीं. | प्रकार | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-0.75 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-2.2 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 111 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 आउटलेट व्यास (मिमी) |
流量 क्षमता | 扬程 सिर (मी) |
转速 गति (r/min) |
शक्ति शक्ति (किलोवाट) |
效率 दक्षता (%) |
वजन वजन (किलो) |
|
| नहीं. | प्रकार | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-5.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-5.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
उत्पाद संरचनाएं
असरःउच्च गुणवत्ता वाले रोल असर, जो एक उचित विन्यास के साथ, पंप की अवधि को बढ़ा सकता है।
शीतलन:पंप का शीतलनःमध्यम को पंप करने के लिए पंप द्वारा प्रत्यक्ष शीतलन
मोटर:एफ वर्ग का इन्सुलेशन, अधिकतम कार्य तापमान 155°C, और प्रभावी सील के साथ सुरक्षा ग्रेड IPX8 का।
मैकेनिकल सील:उच्च गुणवत्ता वाले यांत्रिक सील का प्रयोग करें, सील के दो तरीके मोटर को दोहरी सुरक्षा प्रदान करते हैं।
तेल कक्षःतेल यांत्रिक सील को चिकनाई और ठंडा कर सकता है और मोटर में तरल पदार्थ के प्रवेश को रोककर सुरक्षा के संलग्न कार्य को महसूस कर सकता है।कक्ष के अंदर छोड़ी गई एक निश्चित मात्रा की हवा संचयी रूप से उठाए गए दबाव को कम कर सकती है.
इम्पेलर:अनुकूलित डिजाइन पंप फाइबर और ठोस जल निकासी में एक शक्तिशाली क्षमता और तरल परिवहन में गैर अवरुद्ध छोड़ देता है
पंप के आवरणःसीएडी/सीएएम तकनीक का प्रयोग पंप की प्रभावशीलता को बढ़ाता है और पहनने की क्षमता को कम करता है।
शाफ्टः
पंप मोटर के साथ समाक्षीय है
जितना संभव हो उतना छोटा बनाया गया खिंचा हुआ घूर्णन शाफ्ट अपने विक्षोभ और कंपन के साथ कम किया जा सकता है, यांत्रिक सील और असर दोनों की अवधि बढ़ा सकता है और चलने पर शोर को कम कर सकता है।
मॉनिटर प्रणालीः
स्टेटर के अंदर तीन इनलेटेड सीरीज हीट कंट्रोल स्विच हैं, जो "एन.ओ." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), जब पंप की तरफ यांत्रिक सील लीक होती है और तेल चैंबर में तेल-पानी अनुपात एक निश्चित एकाग्रता तक पहुंच जाता है, स्वचालित रूप से पंप के काम को रोकने के लिए बिजली काटने के लिए।
यह जाँच करने का कार्य कि क्या विद्युत नियंत्रण कैबिनेट के साथ मोटर में चरण की कमी है ताकि किसी भी चरण की कमी के कारण इसे जलने से रोका जा सके।
