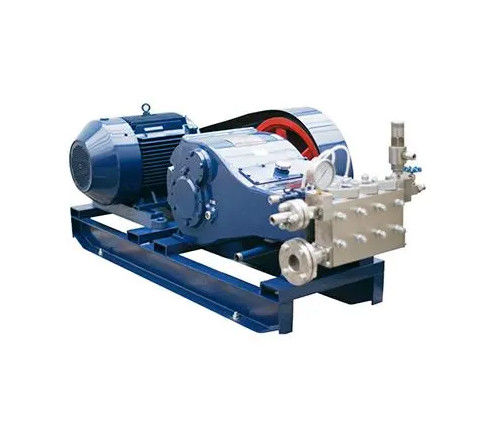

3WP20 हाई प्रेशर रिसाइप्रोकेटिंग पंप ट्रिप्लेक्स प्लंगर पंप
-
प्रमुखता देना
3WP20 उच्च दबाव प्लंगर पंप
,ओडीएम उच्च दबाव प्लंगर पंप
,45 एमपीए उच्च दबाव वाले पंप
-
उत्पाद का नामउच्च दबाव ट्रिपलएक्स प्रत्यागामी पंप
-
सामग्रीमिश्र धातु स्टील, मार्टेंसाइट स्टेनलेस स्टील, SS316/316
-
OEM/ODMहाँ
-
सवार व्यास10-30 मिमी
-
काम का दबाव4-45MPa
-
विशेषताट्रिपलेक्स
-
मॉडल संख्या3WP20
3WP20 हाई प्रेशर रिसाइप्रोकेटिंग पंप ट्रिप्लेक्स प्लंगर पंप
3WP20 हाई प्रेशर रिसाइप्रोकेटिंग पंप ट्रिप्लेक्स प्लंगर पंप
ट्रिप्लेक्स प्लंगर पंप परिचय:
1दबाव परीक्षण पंप, उच्च दबाव सफाई पंप, मीटरिंग पंप, प्रक्रिया पंप, दवा-जोड़ पंप, हाइड्रोस्टैटिक दबाव पंप और तेल हस्तांतरण पंप आदि के लिए उपयुक्त।
2. संयोजन प्रकार: क्षैतिज प्रकार, ऊर्ध्वाधर प्रकार, स्थिर प्रकार और चलती प्रकार।
3ड्राइव प्रकार: इलेक्ट्रिक मोटर चालित प्रकार, डीजल इंजन चालित प्रकार, बेल्ट पल्ली प्रकार, गियर बॉक्स प्रकार, विद्युत चुम्बकीय गति समायोजन प्रकार और इन्वर्टर गति समायोजन प्रकार।
4. दिनांक पत्रक में दिखाया गया तकनीकी डेटा चयन के संदर्भ के लिए है। पंप के प्रत्येक प्रकार सुरक्षा समायोजन वाल्व से लैस है। प्रत्येक पंप का दबाव मनमाने ढंग से समायोजित किया जा सकता है।
5यदि डाटा शीट में दिखाया गया प्रवाह दर चयन करते समय आपकी आवश्यकताओं को पूरा नहीं कर सकता है, तो आप विद्युत चुम्बकीय गति-समायोजन के माध्यम से प्रवाह दर को समायोजित कर सकते हैं,इन्वर्टर गति-समायोजन या अनुरोध प्रवाह दर प्राप्त करने के लिए पिंपल के व्यास को बदलने.
ट्रिप्लेक्स प्लंगर पंप विनिर्देश:
|
प्लंगर का नामित भारः 350 किलोग्राम |
स्ट्रोक लंबाईः 20 मिमी |
वजनः 80 किलोग्राम |
|||||||||||
|
मॉडल 3WP20 उच्च दबाव ट्रिप्लेक्स रिसाइप्रोकेटिंग पंप |
|||||||||||||
| प्लंगर व्यास (मिमी) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
काम का दबाव (एमपीए) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| गति (मिनट) | प्रवाह L/मिनट M3/h शक्ति KW | ||||||||||||
|
150 |
एल/मिनट | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| एम3/घंटा | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| केडब्ल्यू | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
एल/मिनट | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| एम3/घंटा | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| केडब्ल्यू | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
एल/मिनट | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| एम3/घंटा | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| केडब्ल्यू | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
एल/मिनट | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| एम3/घंटा | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| केडब्ल्यू | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
एल/मिनट | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| एम3/घंटा | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| केडब्ल्यू | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
यू/मिनट | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| एम3/घंटा | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| केडब्ल्यू | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
एल/मिनट | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| एम3/घंटा | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| केडब्ल्यू | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
एल/मिनट | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| एम3/घंटा | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| केडब्ल्यू | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ जब आप एक निश्चित प्रवाह दर और दबाव के साथ एक प्रकार के उच्च दबाव reciprocating पंप और विशेष माध्यम के लिए उच्च दबाव पंप का चयन करना चाहते हैं,कृपया हमारे कारखाने से अपने नवीनतम सामान्य चित्र और नींव चित्र प्राप्त करें.
ट्रिप्लेक्स प्लंगर पंप आवेदनः
1उच्च दबाव अनुप्रयोग
दउच्च दबाव ट्रिप्लेक्स प्लंगर पंपउच्च डिस्चार्ज दबाव बनाने के लिए डिज़ाइन किया गया है। इसलिए इसका व्यापक रूप से स्प्रे ड्रायर, जेट सफाई, दबाव सफाई, मोबाइल तेल क्षेत्र और ड्रिलिंग कीचड़ पंप के लिए उपयोग किया जाता है,अपशिष्ट जल सफाई और अन्य उच्च दबाव अनुप्रयोग.
2पल्स एवं पेपर उद्योग
कागज के निर्माण की प्रक्रिया में उच्च दबाव वाले पंपों की आवश्यकता होती है।उच्च दबाव ट्रिप्लेक्स प्लंगर पंपयह इस क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
3प्रसंस्करण उद्योग
दउच्च दबाव वाले पारस्परिक पंपबहुत सी प्रक्रियाओं के लिए बहुत उपयुक्त है जिन्हें कॉम्पैक्ट आकार के उच्च दबाव डिस्चार्ज पंपों की आवश्यकता होती है। उनकी स्थापना में आसानी और विश्वसनीय संचालन के कारण,इन पंपों का व्यापक रूप से प्रसंस्करण उद्योगों में उपयोग किया जाता है.
4निर्माण क्षेत्र
उच्च दबाव सफाई के अलावा,उच्च दबाव वाले पारस्परिक पंपउच्च डिस्चार्ज दबाव उत्पन्न करने की क्षमता के कारण सड़क उपकरण और निर्माण उपकरण में भी व्यापक रूप से उपयोग किया जाता है।
