जीपीआर प्रकार 3.5~60m2 शेल ट्यूब हीट एक्सचेंजर उच्च दक्षता एल्यूमीनियम फिनड ट्यूब तेल कूलर
-
प्रमुखता देना
3.5M2 शेल और ट्यूब कूलर
,60M2 शेल और ट्यूब कूलर
,एल्यूमीनियम फिन्डेड शेल ट्यूब हीट एक्सचेंजर
-
उत्पाद का नामशेल और ट्यूब हीट एक्सचेंजर
-
सामग्रीएल्यूमीनियम
-
विशेषताउच्च दक्षता
-
क्षमता3.5~60m²
-
सेवाओईएम
-
आवेदनतेल ठंडा करने के लिए
-
उत्पत्ति के प्लेसचीन
-
मॉडल संख्याजीपीआर
जीपीआर प्रकार 3.5~60m2 शेल ट्यूब हीट एक्सचेंजर उच्च दक्षता एल्यूमीनियम फिनड ट्यूब तेल कूलर
जीपीआर प्रकार 3.5~60m2शेल ट्यूब हीट एक्सचेंजर उच्च दक्षता एल्यूमीनियम फिनड ट्यूब तेल कूलर
उत्पाद का अवलोकन
शेल और ट्यूब हीट एक्सचेंजर(STHE) एक प्रकार का हीट एक्सचेंजिंग डिवाइस है जो एक बड़े बेलनाकार आवरण, या खोल का उपयोग करके बनाया गया है, जिसमें इसके अंदर पूरी तरह से दूरी वाले ट्यूबों के बंडल होते हैं।शेल और ट्यूब हीट एक्सचेंजर हीट एक्सचेंज डिजाइन का सबसे आम रूप है.
शेल ट्यूब हीट एक्सचेंजर्सविभिन्न अनुप्रयोगों के लिए उपयोग किया जाता है और विभिन्न उद्योगों की जरूरतों को पूरा करता है। चूंकि वे विभिन्न विन्यासों में उपलब्ध हैं,वे किसी भी विनिर्माण या उत्पादन संचालन की आवश्यकताओं के अनुकूल किया जा सकता है.
उत्पाद पैरामीटर
| मॉडल | ए | बी | सी | D | ई | F | जी | d1 | d2 | L1 | L2 | एच.एल. | H2 | H3 | एम | मैं |
| जीपीआर-3.5 | 1035 | 80 | 750 | φ165 | 140 | 215 | 105 | DN25 | G1 ️ | 650 | 205 | 154 | 153 | 95 | 5-जी1/4 ′′ | 4-φ12 |
| जीपीआर-4 | 840 | 110 | 550 | φ180 | 142 | 240 | 150 | DN32 | G11/2" | 400 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-5 | 1020 | 110 | 730 | φ180 | 142 | 240 | 150 | DN32 | G11/2" | 580 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-6 | 1180 | 110 | 860 | φ180 | 157 | 240 | 150 | DN40 | G11/2" | 710 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-7 | 1340 | 110 | 1050 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 900 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-8 | 1490 | 110 | 1200 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1050 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-9 | 1640 | 110 | 1350 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1200 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-10 | 1850 | 110 | 1560 | φ180 | 142 | 240 | 150 | DN40 | G11/2" | 1350 | 220 | 180 | 160 | 102 | 5-जी1/4 ′′ | 4-φ14 |
| जीपीआर-11 | 1170 | 182 | 800 | φ299 | 186 | 372 | 260 | DN65 | G2 | 650 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-12 | 1240 | 182 | 870 | φ299 | 186 | 372 | 260 | DN65 | G2 | 720 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-13 | 1315 | 182 | 945 | φ299 | 186 | 372 | 280 | DN65 | G2 | 795 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-15 | 1370 | 182 | 1000 | φ299 | 186 | 372 | 260 | DN65 | G2 | 850 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-16 | 1470 | 182 | 060 | φ299 | 206 | 372 | 260 | DN65 | G2 | 910 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-17 | 1535 | 182 | 1125 | φ299 | 206 | 372 | 260 | DN65 | G2 | 925 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-18 | 1600 | 182 | 1190 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1040 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-19 | 1685 | 182 | 1275 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1125 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-20 | 1750 | 182 | 1340 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1190 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-21 | 1830 | 182 | 1420 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1270 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-22 | 1905 | 182 | 1495 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1345 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-23 | 1990 | 182 | 1580 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1430 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-24 | 2055 | 182 | 1645 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1495 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-25 | 2120 | 182 | 1710 | φ299 | 206 | 372 | 260 | DN65 | G2 | 1560 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-27 | 2285 | 182 | 1845 | φ299 | 220 | 372 | 260 | DN65 | G2 | 1695 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-28 | 2350 | 182 | 1910 | φ299 | 220 | 372 | 260 | DN65 | G2 | 1760 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-30 | 2500 | 182 | 2060 | φ299 | 220 | 372 | 260 | DN80 | G2आधा" | 1910 | 360 | 238 | 220 | 168 | 5-जी1/2 | 4-φ18 |
| जीपीआर-34 | 1740 | 230 | 1260 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1110 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-35 | 1780 | 230 | 1300 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1150 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-37 | 1855 | 230 | 1375 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 225 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-40 | 1970 | 230 | 1490 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1340 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-41 | 2010 | 230 | 1530 | φ351 | 240 | 446 | 320 | DN80 | G2आधा" | 1380 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-44 | 2125 | 230 | 1645 | φ3511 | 240 | 445 | 320 | DN80 | G2आधा" | 1495 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-45 | 2165 | 230 | 1685 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1535 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-48 | 2280 | 230 | 1800 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1650 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-50 | 2360 | 230 | 1880 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1730 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-51 | 2390 | 230 | 1910 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1760 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-54 | 2500 | 230 | 2020 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1870 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-55 | 2540 | 230 | 2060 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 1910 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |
| जीपीआर-60 | 2730 | 230 | 2250 | φ351 | 240 | 445 | 320 | DN80 | G2आधा" | 2100 | 420 | 278 | 246 | 194 | 5-जी1/2 | 4-φ18 |

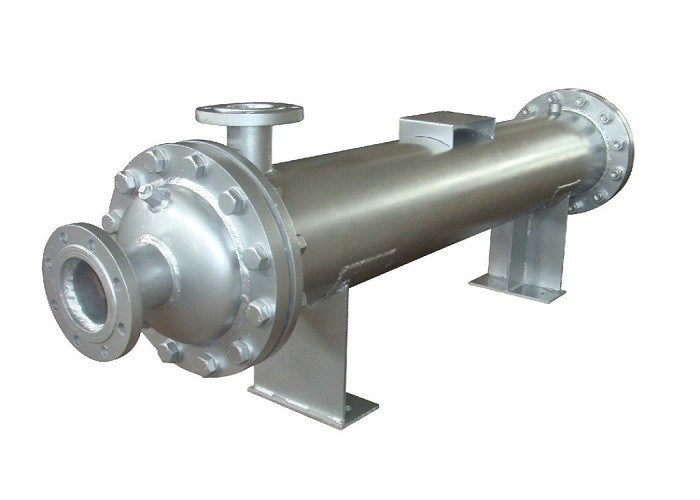

उत्पाद छवि
उत्पाद की विशेषता
1. लागत
शेल और ट्यूब हीट एक्सचेंजर्स का एक महत्वपूर्ण लाभ उनकी लागत है। वे प्लेट प्रकार के कूलर की तुलना में बहुत कम महंगे हैं।
2. ताप क्षमता
हीट एक्सचेंजर्स को विभिन्न प्रकार के तापमानों को संभालने में सक्षम होना चाहिए, जो कि अनुप्रयोग के अनुसार भिन्न होते हैं। अत्यधिक तापमान से निपटने की उनकी क्षमता उत्पादन को बनाए रखने और संचालन को चालू रखने में मदद करती है।शेल और ट्यूब हीट एक्सचेंजर्स में उच्च तापमान कार्य क्षमता होती है और किसी भी परिस्थितियों के अनुरूप अनुकूलित की जा सकती है.
3दबाव
शेल और ट्यूब एक्सचेंजरपरीक्षण और दबाव विचलन के कारण होने वाली चरम सीमाओं का सामना करने के लिए डिज़ाइन किए गए हैं और ASME और PED के कोड का पालन करते हैं।
4दबाव हानि
शेल और ट्यूब हीट एक्सचेंजर्स को दबाव हानि से निपटने और इसे डिजाइन मानदंडों के भीतर न्यूनतम रखने के लिए डिज़ाइन किया गया है।
5समायोजन
शेल और ट्यूब हीट एक्सचेंजर्स के डिजाइन को किसी भी उत्पादन प्रक्रिया के अनुकूल करने के लिए समायोजित किया जा सकता है।और पाइप व्यवस्था विशेष रूप से एक आवेदन की जरूरतों को फिट करने के लिए बदला जा सकता है.
6थर्मल विस्तार
शेल और ट्यूब हीट एक्सचेंजर्स का बहु-ट्यूब डिजाइन ट्यूबों और शेल के बीच थर्मल विस्तार की अनुमति देता है।यह विन्यास हीट एक्सचेंजर को ज्वलनशील और विषाक्त तरल पदार्थों को संभालने की क्षमता देता है.
