जीबी/टी 9770 स्टील प्रबलित कन्वेयर बेल्ट तार रस्सी कन्वेयर बेल्ट सामग्री संचरण के लिए
-
प्रमुखता देना
जीबी/टी 9770 स्टील कॉर्ड कन्वेयर बेल्ट
,फाड़ने के लिए विरोधी स्टील कॉर्ड कन्वेयर बेल्ट
,1400 मिमी तार रस्सी कन्वेयर बेल्ट
-
उत्पाद का नामस्टील कॉर्ड कन्वेयर बेल्ट
-
सामग्रीरबर+ईपी कपड़ा
-
गुणवत्ताउच्च स्तर
-
प्रयोगसामग्री संचरण
-
विशेषतागर्मी प्रतिरोधी एंटी-टियर
-
पट्टे की चौड़ाई800-2800मिमी
-
उत्पत्ति के प्लेसचीन
-
प्रमाणनGB/T 9770
-
मॉडल संख्याअनुसूचित जनजाति
जीबी/टी 9770 स्टील प्रबलित कन्वेयर बेल्ट तार रस्सी कन्वेयर बेल्ट सामग्री संचरण के लिए
जीबी/टी 9770 स्टील प्रबलित कन्वेयर बेल्ट तार रस्सी कन्वेयर बेल्ट सामग्री संचरण के लिए
उत्पाद का वर्णन:

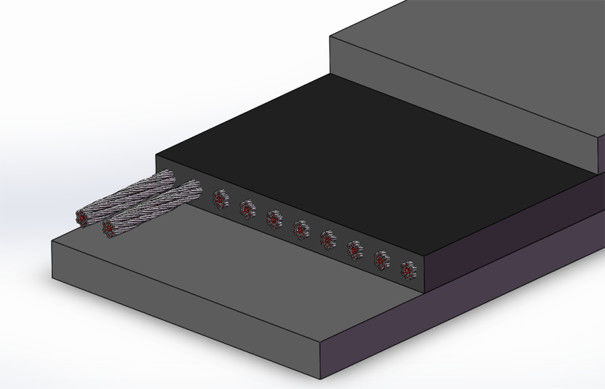

स्टील वायर कन्वेयर बेल्ट एक रबर कन्वेयर बेल्ट है जिसमें स्टील वायर कंकाल के रूप में होता है। उत्पाद में कोर रबर, स्टील वायर रस्सी, कवरिंग लेयर और किनारे होते हैं।इसमें उच्च तन्यता शक्ति के फायदे हैं, अच्छा प्रभाव प्रतिरोध, लंबे समय तक सेवा जीवन, उपयोग में कम बढ़ाव, अच्छा ग्रूव गठन, और अच्छा लचीलापन प्रतिरोध। यह लंबी दूरी पर सामग्री ले जाने के लिए उपयुक्त है,बड़ी दूरी, और उच्च गति।
उत्पाद पैरामीटरः
1) तार रस्सी कन्वेयर बेल्ट मार्किंग के उदाहरण (प्रवर्तन मानकः GB/T 9770)
उदाहरण के लिए GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ मानक कोड
1400 ------ लंबाई (मी)
2200 ------ चौड़ाई (मिमी)
ST3150 ------ शक्ति विनिर्देश
8+8 ------ ऊपरी और निचले कवरिंग गोंद की मोटाई
H ------ कवरिंग लेयर परफॉर्मेंस लेवल कोड
2) स्टील कॉर्ड कन्वेयर बेल्ट की ताकत विनिर्देशः
| पद | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
अनुदैर्ध्य तन्यता शक्ति एन/मिमी |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
तार रस्सी का अधिकतम नाममात्र व्यास मिमी |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
तार रस्सी के बीच की दूरी मिमी |
10±1.5 | 10±1.5 | 12±15 | 12±15 | 12±15 | 12±15 | 15±15 | 15±15 | 15±15 | 15±15 | 16±15 | 17±1.5 | 17±1.5 |
|
ऊपरी ढक्कन चिपकने की मोटाई मिमी |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
नीचे के कवर के लिए गोंद की मोटाई मिमी |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) तार रस्सी चौड़ाई विनिर्देशः
|
चौड़ाई मिमी |
तार के तारों की संख्या | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) तार रस्सी कन्वेयर बेल्ट कवरिंग परत प्रदर्शन तालिकाः
| स्तर कोड | पुल कॉर्ड की ताकत,MPa≥ | टूटने पर लम्बाई,%≥ | पहनने की मात्रा,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| पी | 14 | 350 | 200 |
| नोटःD ढ़ेर पहनने की स्थिति में काम करना;H ढ़ेर खरोंचने की स्थिति में काम करना;L ढ़ेर खरोंचने की स्थिति में काम करना;P ढ़ेर तेल प्रतिरोधी, गर्मी प्रतिरोधी, अम्ल- क्षार प्रतिरोधी,ठंड प्रतिरोधी और सामान्यतः लौ retardant कन्वेयर बेल्ट | |||
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
