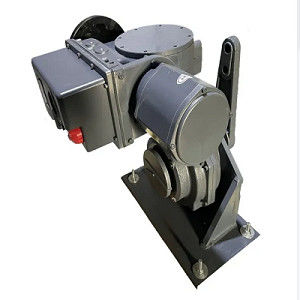

एसडी सीरीज क्वार्टर टर्न इलेक्ट्रिक वाल्व एक्ट्यूएटर मोटर चालित इलेक्ट्रिक एक्ट्यूएटर
क्वार्टर टर्न वाल्व एक्ट्यूएटर सिंहावलोकनः
क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर इलेक्ट्रिक ऊर्जा का उपयोग ग्लूटेन वाल्व खोलने, बंद करने या बंद करने के लिए करते हैं जिन्हें अत्यधिक सटीक स्थिति की आवश्यकता होती है।वे 90° घूर्णन गति (एक चौथाई मोड़) के माध्यम से खोलने और बंद करने वाले वाल्वों के सटीक संचालन को स्वचालित करने के लिए डिज़ाइन किए गए हैं, जैसे कि गेंद वाल्व, प्लग वाल्व, स्ट्रोक वाल्व, डंप वाल्व और तितली वाल्व।रोटरी क्वार्टर-टर्न एक्ट्यूएटर का उपयोग एचवीएसी उद्योग के लिए चिमनी और वायु-हैंडलिंग उपकरण में हवा के प्रवाह को विनियमित करने के लिए डिमपर्स को स्वचालित करने के लिए भी किया जा सकता है.
क्वार्टर टर्न वाल्व एक्ट्यूएटरcan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyउनका कॉम्पैक्ट डिजाइन और अपेक्षाकृत हल्का वजन उन स्थितियों के लिए आदर्श है जहां स्थापना स्थान सीमित है, वैकल्पिक पाइपिंग विकल्पों के लिए अतिरिक्त रिक्ति की अनुमति देता है।
क्वार्टर टर्न इलेक्ट्रिक वाल्व एक्ट्यूएटर विनिर्देश:
| मॉडल | नामित टोक़ ((एनएम) |
पूर्ण चलने का समय |
फ्लैंग माउंट | बेस माउंटेड | सुसज्जित मोटर पैरामीटर | |
|
माउंटिंग फ्लैंज आईएसओ मानक |
बॉल हिंज मॉडल | वोल्टेज कोड |
नामित शक्ति KW |
|||
| ओए-10 | 100 | 30 | F05/07 | SQJ-10 | K;F | 0.065 |
| AS-25 | 250 | 30 | F10 | SQJ-25 | K;F | 0.065 |
| बीएस-60 | 600 | 30 | F12 | SQJ-100 | K;F | 0.16 |
| A+RS100 | 1000 | 48 | F14 | SQJ-60 | K;F | 0.16 |
| B+RS160 | 1600 | 40 | F14 | SQJ-160 | K;F | 0.4 |
| B+RS250 | 2500 | 40 | F16 | SQJ-250 | K;F | 0.4 |
| B+RS400 | 4000 | 65 | SQJ-400 | K;F | 0.4 | |
| बी+आरएस600 | 6000 | 105 | SQJ-600 | K;F | 0.4 | |
| बी+आरएस800 | 8000 | 105 | F25 | SQJ-800 | K;F | 0.65 |
| B+RS1000 | 10000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1200 | 12000 | 125 | SQJ-1825 | F | 1.1 | |
| B+RS1600 | 16000 | 150 | SQJ-1825 | F | 1.5 | |
| B+RS1800 | 18000 | 150 | SQJ-1825 | F | 1.5 | |
क्वार्टर टर्न इलेक्ट्रिक एक्ट्यूएटर तकनीकी प्रदर्शनः
1. चीनी और अंग्रेजी डिबगिंग मेनू, सरल और सहज
2. 3 नियंत्रण विधियों का समर्थन करता हैः (सभी ऑप्टिकल जोड़ी अलगाव हैं)
A. स्विच प्रकार नियंत्रण जॉग नियंत्रण या बचत नियंत्रण चुन सकते हैं।
B. एनालॉग नियंत्रण मानक 4-20mA, इनपुट सिग्नल प्रतिबाधा 100Ω, आउटपुट सिग्नल प्रतिबाधा < 750Ω. (मानक विन्यास)
C. MODBUS बस नियंत्रण (वैकल्पिक)
3. इसमें चरण अनुक्रम पहचान और सुधार कार्य हैं। चरण अनुक्रम की पहचान करने के लिए तीन-चरण शक्ति की आवश्यकता नहीं है, और डिवाइस कनेक्ट होने पर सामान्य रूप से काम कर सकता है।
4इसमें पावर सप्लाई फेज लॉस प्रोटेक्शन फंक्शन है। थ्री-फेज पावर सप्लाई फेज लॉस एक्ट्यूएटर स्वचालित रूप से रुकता है और फेज लॉस प्रदर्शित करता है।
5सुरक्षा के कई उपाय हैंः
ए. इलेक्ट्रॉनिक सीमा सीमा
B. ओवर-टॉर्क सुरक्षा
सी. सिग्नल अवरोध संरक्षण, स्थिति में रहना, पूरी तरह से बंद, पूरी तरह से खुला, तीन तरीकों से चुनने के लिए
डी. मोटर अति ताप संरक्षण
ई. रुका हुआ रोटर संरक्षण, जब कोई नियंत्रण आदेश है, 8S के बाद कोई प्रतिक्रिया कार्रवाई नहीं होती है और इसे रुका हुआ माना जाता है।
6. 4-तरफा अलार्म सूखे संपर्क से लैस, अलार्म आइटम सेटिंग्स के माध्यम से चुना जा सकता है
7उच्च-सटीक नियंत्रण, त्रुटि ≤±1%, ब्रेकलिंग विलंबित प्रतिक्रिया ब्रेकलिंग को अपनाती है, और वर्तमान उतार-चढ़ाव छोटा है।
8ईएसडी आपातकालीन नियंत्रण कार्य के साथ।
9उच्चतम सुरक्षा स्तर IP67 है।
10. मानकों IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 और संदर्भ को लागू करें।
