G4-73 Y4-73 बॉयलर वेंटिलेशन के लिए स्टील सेंट्रीफ्यूगल ब्लोअर प्रेरित ड्राफ्ट प्रशंसक

G4-73 Y4-73 बॉयलर वेंटिलेशन के लिए स्टील सेंट्रीफ्यूगल ब्लोअर प्रेरित ड्राफ्ट प्रशंसक

1. अवलोकन

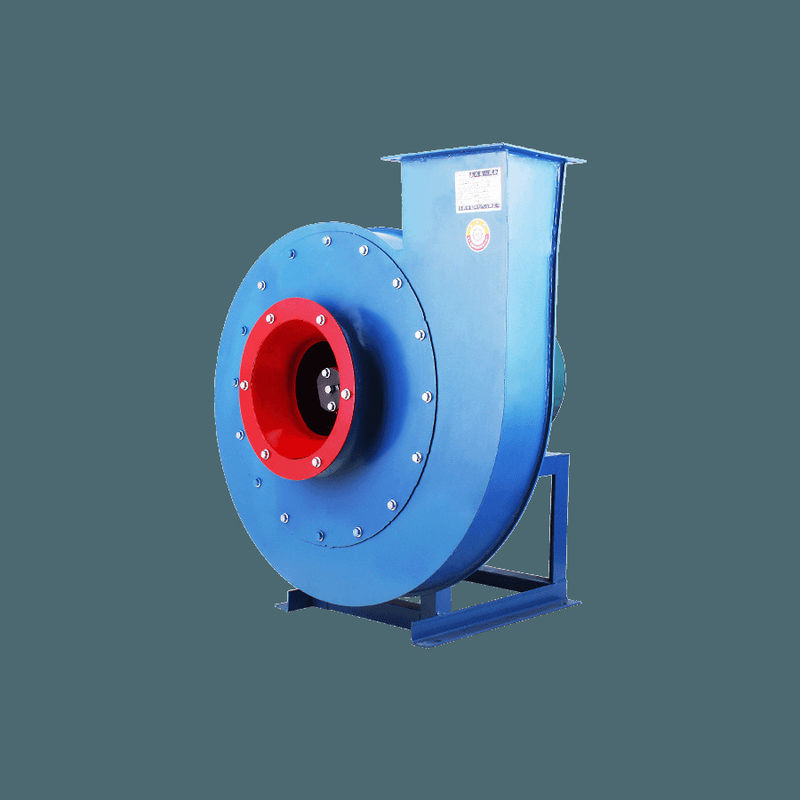

G4-73 Y4-73स्टील सेंट्रीफ्यूगल ब्लोअर और प्रेरित ड्राफ्ट प्रशंसकताप विद्युत संयंत्रों में 670 टन/घंटे से कम क्षमता वाले भाप बॉयलरों के वेंटिलेशन और प्रेरित ड्राफ्ट प्रशंसक प्रणालियों के लिए उपयुक्त हैं। जब कोई अन्य विशेष आवश्यकताएं नहीं होती हैं,G4-73 भी खदान वेंटिलेशन और सामान्य वेंटिलेशन के लिए इस्तेमाल किया जा सकता है.
वेंटिलेटर द्वारा परिवहन किया जाने वाला माध्यम हवा है, और अधिकतम तापमान 80°C से अधिक नहीं होना चाहिए; प्रेरित ड्राफ्ट वेंटिलेटर द्वारा परिवहन किया जाने वाला माध्यम धुआं गैस है,और अधिकतम तापमान 250°C से अधिक नहीं होना चाहिए.
प्रेरण प्रक्षेपण वेंटिलेटर के सामने, वेंटिलेटर में प्रवेश करने वाली धुआं गैस में धूल की मात्रा को यथासंभव कम करने के लिए धूल हटाने वाला उपकरण स्थापित किया जाना चाहिए।बिजली संयंत्र के सामान्य उपयोग की स्थितियों के अनुसारधूल हटाने की दक्षता 85% से कम नहीं होनी चाहिए।

2विशेषता

(1)केन्द्रापसारक वेंटिलेटर और प्रेरित ड्राफ्ट वेंटिलेटरएकल चूषण से बने होते हैं, जिनमें से प्रत्येक में कुल 12 मशीन नंबर N28~28 होते हैं।
(2) पंखे की दो घूर्णन दिशाएं हैंः बायीं और दाईं ओर। मोटर के एक छोर से देखा जाए तो, घड़ी की दिशा में घूमने वाले इम्पेलर को दाईं ओर का पंखे कहा जाता है, जिसे "दाईं ओर" से दर्शाया गया है।घड़ी के विपरीत घूमने वाले रोलर को वामपंथी पंखा कहा जाता है, "बाएं" द्वारा दर्शाया गया है।
(3) पंखे के आउटलेट की स्थिति को आवरण के वायु आउटलेट के कोण से व्यक्त किया जाता है।
(4) प्रशंसकों का ट्रांसमिशन मोड डी प्रकार का है और वे सभी लोचदार युग्मन द्वारा संचालित होते हैं।

3विनिर्देश

4संरचना

दकेन्द्रापसारक वेंटिलेशन पंखेमुख्य रूप से इम्पेलर, आवरण, हवा के इनलेट, विनियमन द्वार और ट्रांसमिशन भाग से मिलकर बने होते हैं।

(1) इम्पेलर में 12 पीछे की ओर झुका हुआ एयरप्रोफाइल ब्लेड होते हैं, जो शंकु आर्क के आकार की सामने की डिस्क और फ्लैट के आकार की पीछे की डिस्क के बीच वेल्डेड होते हैं।एयरफॉइल के आकार के ब्लेड का प्रयोग उच्च दक्षता सुनिश्चित करता है, कम शोर, और प्रशंसक की उच्च शक्ति। रोलर को स्थिर और गतिशील संतुलन द्वारा कैलिब्रेट किया गया है, इसलिए यह सुचारू रूप से चलता है।वेंटिलेशन और एक ही मशीन संख्या के प्रेरित ड्राफ्ट प्रशंसकों के इम्पेलर संरचनाओं एक ही हैं.

(2) आवरण साधारण स्टील प्लेटों से वेल्डेड एक वॉल्यूट बॉडी है।एकल चूषण पंखे के आवरण तीन अलग अलग रूपों में बनाया गया है (Ng8 ~ 12 आवरण एक अभिन्न संरचना से बना है और अलग नहीं किया जा सकता है, N214 ~ 16 आवरण दो-खुलने वाले प्रकार से बना है, और N218 ~ 28 आवरण तीन-खुलने वाले प्रकार से बना है) प्रेरित ड्राफ्ट प्रशंसक और स्क्रॉल प्लेट को पहनने से रोकने के लिए उचित रूप से मोटा किया जाता है।

(3) अभिसरण और सुव्यवस्थित वायु प्रवेश को एक अभिन्न संरचना में बनाया जाता है और पंखे के प्रवेश पक्ष पर बोल्टों से तय किया जाता है।

(4) पंखे की प्रवाह दर को समायोजित करने के लिए उपयोग किया जाने वाला उपकरण हवा के इनलेट के सामने अक्षीय रूप से स्थापित किया जाता है। समायोजन सीमा 0° (पूरी तरह से खुला) से 90° (पूरी तरह से बंद) तक है।दरवाजे के लीवर की स्थिति समायोजित करें, हवा के इनलेट की दिशा से दाईं ओर देख रहा है। एक दाएं हाथ के चक्रवात पंखे के लिए, नीचे से ऊपर तक लीवर को धकेलने से दिशा पूरी तरह से बंद से पूरी तरह से खुली हो जाएगी;बाएं हाथ के पंखे के लिए, लीवर को ऊपर से नीचे तक खींचने से पूरी तरह से बंद से पूरी तरह से खुली दिशा में बदल जाएगा।
